Промышленные теплообменники

Теплообменные аппараты промышленного назначения Такие аппараты относятся к тяжёлой энергетике и процессной технике. Их тепловая мощность лежит в диапазоне от 1 МВт до 100+ МВт, рабочее давление достигает 32 МПа, температура — до 350 °C, а расчётный ресурс составляет 25-30 лет. От бытовых ПТО их отличает не габарит, а класс расчёта (TEMA Class R / ASME VIII Div 1 / стандарты ГОСТ и СТ РК и СТ РК), материалы корпусов и пластин (09Г2С, AISI 316L, дуплекс SAF 2205, титан Gr.2, графит), фланцевая обвязка DN 50-1200 и обязательная паспортизация по требованиям промышленной безопасности Казахстана. В этой статье собран экспертный гид: типы, отрасли применения, расчётные коды и подбор промышленных аппаратов от 1 МВт для энергетики, нефтегаза, металлургии, химии, целлюлозно-бумажной промышленности, пищевой отрасли и ЦОД.

Виды промышленных теплообменников

Промышленные теплообменники — это не одна конструкция, а семейство аппаратов, каждый из которых проектируется под конкретное сочетание давления, температуры и среды. Промышленность использует около десяти базовых типов: от классических кожухотрубных по TEMA до сварных пластинчатых Compabloc для агрессивных сред и графитовых блочников для серной кислоты. Выбор типа определяется не «бюджетом», а триадой «давление — температура — fouling factor».

Теплообменные аппараты кожухотрубного типа (КТТО)

Это основной класс промышленной аппаратуры, который регламентирует стандарт TEMA. В трубном пучке используются трубки с наружным диаметром 14-38 мм, размещённые в цилиндрическом корпусе DN 200-1500. Маркировка состоит из трёх букв: первая обозначает переднюю головку (A, B, C, N, D), вторая — корпус (E, F, G, H, J, K, X), третья — заднюю головку (L, M, N, P, S, T, U, W). К примеру, AES означает съёмную переднюю крышку, одноходовой кожух и плавающую головку с разрезным кольцом. Рабочее давление — до 32 МПа, температура — до 600 °C (при наличии компенсаторов), поверхность в одном корпусе — до 5000 м². Больше информации — в статье «Теплообменник кожухопластинчатого типа» а также в каталоге аппаратов кожухотрубного исполнения.

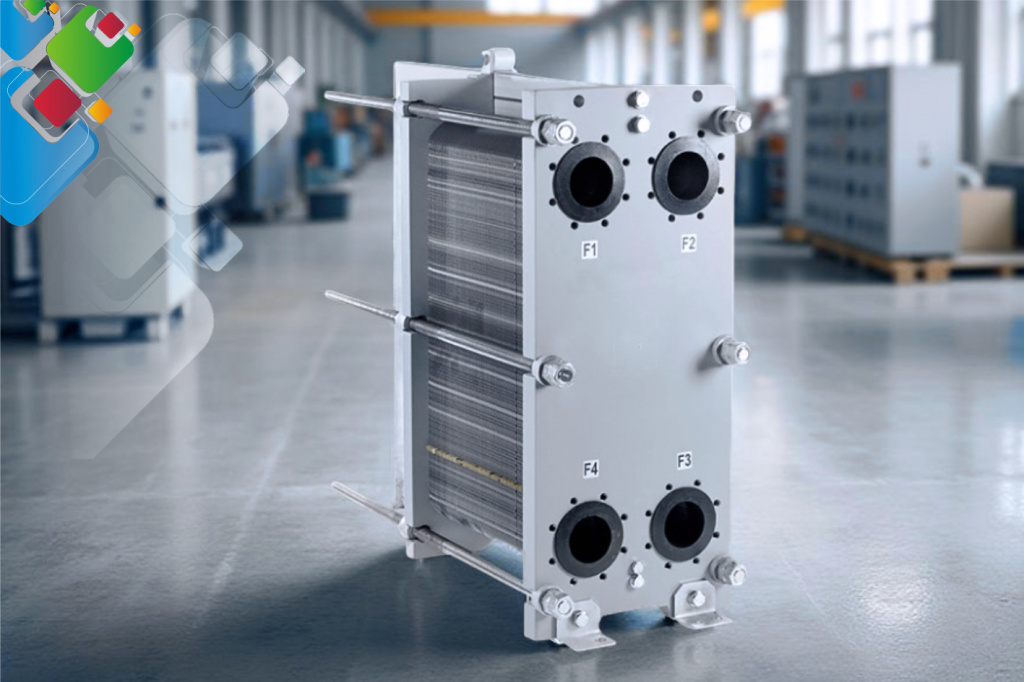

Разборные пластинчатые аппараты (ПТО)

В промышленных ПТО применяются пакеты из 100-700 пластин, изготовленных из AISI 316L либо титана; площадь одной пластины составляет 0.8-3.5 м², рабочее давление — до 2.5 МПа, температура — до 180 °C. Коэффициент теплопередачи достигает 4500-7500 Вт/(м²·К), что в 3-5 раз выше, чем у КТТО. Такие аппараты задействуют в энергетике (ТЭЦ, котельные), системах ГВС больших микрорайонов, охлаждении масла редукторов. Каталог — теплообменники пластинчатого типа, с распределением по применениям: отопление, ГВС.

Аппараты кожухопластинчатого типа (Compabloc, FreeFlow)

Это полностью сварные пластинчатые блоки, помещённые в кожух. Они объединяют компактность ПТО со стойкостью КТТО. Выдерживают давление до 4.2 МПа, температуру до 350 °C и агрессивные среды (кислоты, щёлочи, углеводороды). Сфера применения — нефтепереработка, химия, газовая промышленность. Детальный обзор: кожухопластинчатые теплообменники.

Теплообменные аппараты спирального типа

Из двух листов, свитых в спираль, формируются два канала. Такая схема оптимальна для загрязнённых потоков: шлама, осадков, целлюлозной массы, известкового молока. Самоочистка обеспечивается высокой скоростью в одном из каналов. Поверхность — до 500 м², давление — до 1.6 МПа. Подробности — теплообменники спирального типа.

Аппараты U-образного типа (Hairpin, Double-pipe)

Конструкция «труба в трубе» с U-образным изгибом. Применяются в качестве теплоутилизаторов, маслоохладителей на промыслах, маломощных конденсаторов. К их плюсам относят чистый противоток, отсутствие термических напряжений и несложное обслуживание. Площадь — до 200 м².

Воздухонагреватели и рекуператоры

Газо-газовые и газо-жидкостные аппараты, улавливающие тепло дымовых газов котлов, печей и ГТУ. Исполнения — пластинчатые (плоские), кожухотрубные с оребрёнными трубами, ротационные регенераторы Юнгстрема. КПД утилизации — 60-85%, экономия топлива — 8-15%.

Маслоохладители

Специальные аппараты для охлаждения турбинного, трансформаторного, гидравлического и редукторного масла. Отличаются высокой вязкостью (μ до 200 сСт), низкими скоростями в каналах и увеличенным fouling factor 0.0004 м²·К/Вт. Подробнее: маслоохладители и каталог для охлаждения жидких сред.

Аппараты испарительного типа (кеттлеры, термосифоны)

Кожухотрубные аппараты исполнения TEMA K (kettle reboiler) либо термосифоны (TEMA E). Кипение происходит в межтрубном пространстве; греющей средой служит пар 0.6-3.5 МПа или масло Therminol. Применяются в ректификационных колоннах НПЗ, газодобыче, фармацевтике. Каталог — испарители.

Конденсаторы

Поверхностные конденсаторы паровых турбин ТЭС (площадь 5000-50000 м²), технологические конденсаторы НПЗ, а также конденсаторы холодильных установок. Исполнения: TEMA X (поперечный поток), сварные пластинчатые, воздушного охлаждения (АВО). См. каталог конденсаторов.

Блочные теплообменники из графита

Аппараты из импрегнированного графита, рассчитанные на высококоррозионные среды: соляную кислоту HCl, серную H2SO4, плавиковую HF, фосфорную H3PO4. Изготовитель — Mersen (ранее Carbone Lorraine), линейка Polyblock. Давление — до 0.6 МПа, температура — до 180 °C, полная инертность к кислотам.

Сферы использования промышленных теплообменников

Промышленные ТО — это кровеносная система любого производства, где протекает теплообмен. Восемь основных отраслей формируют 90% рынка тяжёлых аппаратов в Казахстане.

Энергетический сектор: ТЭС, ТЭЦ, ГРЭС, АЭС

Ключевые позиции: конденсаторы паровых турбин (5000-50000 м²), подогреватели сетевой воды (ПСВ-200 — 500 ГДж/ч, ПСВ-500), охладители уплотняющего пара, маслоохладители ТГ-аппаратов, регенеративные подогреватели низкого и высокого давления (ПНД, ПВД). На крупном энергоблоке 800 МВт суммарная тепловая мощность теплообменников технологического контура достигает 80 МВт. Используют КТТО по стандартам ГОСТ и СТ РК и СТ РК, а также сварные пластинчатые блоки от Alfa Laval, Kelvion, РИДАН.

Нефтегазовый сектор

НПЗ — главный потребитель промышленных ТО: установки АТ/АВТ (атмосферно-вакуумной перегонки), ГФУ, риформинг, гидрокрекинг, изомеризация. Задействуют КТТО по API 660, ребойлеры по API 662, воздушные АВО по API 661. Материалы — углеродистая сталь 16ГС, биметалл 09Г2С + AISI 321, для серосодержащих сред — Hastelloy и Inconel. Подробнее — для нефтегазового сектора.

Металлургическая отрасль (чёрная и цветная металлургия)

Охлаждение оборотной воды доменных и сталеплавильных печей, охладители прокатных станов, регенераторы воздуха дутья (Юнгстрем), системы охлаждения МНЛЗ. Из-за высоких температур (вход воды до 60 °C), запылённости и риска осаждения применяют разборные ПТО с зазорами 6-10 мм и спиральные ТО.

Химический комплекс

Производство аммиака, серной кислоты, метанола, удобрений: ребойлеры колонн, конденсаторы паров, кристаллизаторы. Специфика — агрессивные среды и циклические термонагрузки. Применяют дуплекс SAF 2205, титан Gr.2, графит. Особо опасные производства — обязательна экспертиза промышленной безопасности по 116-ФЗ.

Целлюлозно-бумажный комплекс (ЦБК)

Чёрный щёлок, белый щёлок, варочные жидкости — во всех средах есть волокна и кристаллизующиеся компоненты. Поэтому применяют преимущественно спиральные теплообменники и широкозазорные ПТО (Wide-Gap, FreeFlow). Тренд последних лет — замена устаревших шестикорпусных батарей одним сварным Compabloc.

Пищевой сектор

Молоко, пиво, соки, кетчуп — пастеризация и стерилизация при строгом санитарном исполнении (3-A Sanitary). Используют пластинчатые ТО AISI 316L с уплотнениями EPDM/NBR пищевого качества, скребковые ТО для вязких продуктов, трубчатые с гладкими внутренними поверхностями. Каталог — для процессов пастеризации.

Биотех и фармацевтика

WFI (Water for Injection), очищенная вода USP, ферментёры, кристаллизаторы. Требования cGMP, FDA, ASME BPE: шероховатость Ra ≤ 0.4 мкм, электрополировка, документация на каждый сварной шов. Применяют гигиенические пластинчатые (Alfa Laval Pharma X) и кожухотрубные с двойной трубной решёткой.

Дата-центры (ЦОД)

Растущий сегмент: 1-15 МВт холода на корпус. Free cooling chillers, гликолевые контуры, прямой жидкостный теплоотвод от стоек (liquid-to-chip). Применяют пластинчатые ТО на 6-10 МВт с резервированием N+1 и N+2, теплообменники для майнинг-ферм — подробнее здесь.

Материалы, из которых делают корпус и пластины

Ресурс аппарата во многом определяет материал. Неверно подобранный металл приводит к коррозионному разрушению уже через 1-3 года, тогда как паспорт обещает 25-30 лет. В промышленных теплообменниках задействуют семь базовых материалов, у которых стоимость и устойчивость различаются кардинально.

Больше о подборе нержавеющих вариантов — публикация «Теплообменники из нержавеющей стали».

Критерии подбора промышленного теплообменного аппарата

Проектирование промышленного аппарата ведётся по исходным данным заказчика (Process Data Sheet, PDS). Наименьший перечень — 12 пунктов; при их отсутствии расчёт теряет корректность.

1. Тепловая мощность Q, кВт — для промышленных аппаратов начинается от 1 МВт.
2. График температур горячего теплоносителя, °C — Tг.вх / Tг.вых.
3. График температур холодного теплоносителя, °C — Tх.вх / Tх.вых.
4. Давления сред расчётные, МПа — рабочее и тестовое (1.43× от рабочего согласно стандартам ГОСТ и СТ РК).
5. Температура стенки расчётная, °C — нужна для подбора материала и прочностного расчёта.
6. Состав сред — чтобы оценить коррозию и загрязнения, а также выбрать материал.
7. Расход G, м³/ч либо т/ч — по обеим средам.
8. R_f (fouling factor), м²·К/Вт — TEMA RGP-T-2.4. Оборотная вода — 0.0002, речная — 0.0004, масло — 0.0004, пар — 0.0001.
9. Потери давления допустимые ΔP, кПа — отдельно по каждой среде. Обычно 30-100 кПа.
10. Скорости потоков в каналах, м/с — для пластинчатых 0.3-0.9, в трубном пространстве КТТО 1-2.5, в межтрубном 0.5-1.5.
11. Вид присоединения — фланцы DN/PN согласно ГОСТ 33259 (ранее 12815-80), приварные муфты для гигиенических сред DIN 11851.
12. Группа и категория аппарата — 1-5 по ТР ТС 032/2013, для надзора уполномоченного органа РК.

Вычисления выполняют по формуле Q = U · F · ΔTср, где LMTD — средний логарифмический температурный напор, F — площадь теплообмена, U — коэффициент теплопередачи. Подробный метод — в публикации «Тепловой расчёт теплообменника», а общее руководство по выбору — «Как выбрать теплообменник».

Стандарты и расчётные нормы

В промышленности не обойтись «прикидочным расчётом на коленке». Каждый проект проверяется как минимум по двум уровням норм: международным (TEMA / ASME / API) и национальным (ГОСТ / строительные нормы РК / СП).

Стандарты TEMA (Tubular Exchanger Manufacturers Association)

Издание 10-е (2019). Классов три: R — нефтегазовая отрасль, жёсткие условия (давление до 32 МПа, температура до 600 °C, fouling factor max), C — общепром, B — химическая и нефтехимическая промышленность со средними требованиями. Отличия касаются толщины обечайки, шага труб, припуска на коррозию (R: 3.2 мм; B/C: 1.6 мм). Для всех ответственных установок лицензиары в РК требуют именно Class R.

ASME Boiler & Pressure Vessel Code Section VIII Div 1

Наиболее распространённый мировой норматив для проектирования сосудов под давлением. Используется вместе с TEMA: TEMA определяет устройство пучка, ASME — прочностной расчёт кожуха, фланцев, трубных решёток. Для тонкостенных/циклических нагрузок альтернатива — ASME VIII Div 2 (жёстче коэффициенты запаса, экономия металла 15-30%).

API 660, 661, 662

API 660 — Shell-and-Tube Heat Exchangers (нефтеперерабатывающая отрасль). API 661 — Air-Cooled Heat Exchangers (аппараты воздушного охлаждения). API 662 — Plate Heat Exchangers for General Refinery Services. Это дополнения к TEMA с более строгими требованиями: материалы, опоры, штуцеры, ремонтопригодность, защита от вибрации.

стандарты ГОСТ и СТ РК

стандарты ГОСТ и СТ РК — Аппараты теплообменные стальные с U-образными трубами. Технические требования. стандарты ГОСТ и СТ РК — Сосуды и аппараты стальные сварные. Это основные национальные нормы, на них опирается надзорный орган. Категорию опасности устанавливают по ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Для категорий 1-3 проект проходит обязательную экспертизу.

NACE MR0175 / ISO 15156

В нефтехимии и газодобыче для сред с H2S обязательны требования к сульфидному коррозионному растрескиванию (SSC). Есть ограничения по твёрдости (≤ 22 HRC для углеродистых сталей), запрет холодной деформации без отпуска, исключение ряда сплавов.

Изготовители промышленных теплообменников

В Казахстане на рынке промышленных ТО мощностью от 1 МВт представлены шесть-семь зарубежных брендов «большой лиги» и пять-шесть местных производителей промышленной серии. Полный обзор — с акцентом на промышленные модели, а не бытовые.

Наш бренд — КС: ТПЛ-Сервис производит промышленные ПТО и маслоохладители серии КС; на каждый аппарат — заводские расчёты и паспорт, гарантия 3 года при штатной эксплуатации. Применяются во всех проектах под ключ.

Сертификация и изготовление

Промышленный ТО — не просто «коробка с пластинами», а готовое изделие, обеспеченное конструкторской и эксплуатационной документацией.

Готовность с завода

Аппарат отгружается в собранном виде, после гидроиспытаний (P_test = 1.43 × P_раб), пневмоиспытания на герметичность (P = P_раб), с теплоизоляцией и наружной окраской по ГОСТ 9.402. Опционально — лестницы, площадки обслуживания, КИПиА на штуцерах.

Протоколы и паспорт

В обязательный комплект входят: паспорт по форме приложения А стандарты ГОСТ и СТ РК, отчёт по прочностному расчёту, отчёт по тепловому расчёту (HTRI Xchanger Suite / Aspen EDR / Honeywell UniSim), протоколы УЗД, рентгенографии сварных швов, гидроиспытаний, заводские сертификаты на стали и трубы.

Паспортная табличка (шильд)

На корпус наносят: изготовителя, заводской номер, год, P_раб / P_test, T_раб, объём, массу, среду, категорию опасности, ссылку на ТУ. Согласно ТР ТС 032/2013 табличка обязательна для каждого сосуда под давлением.

Регистрация и декларация

Декларация соответствия ТР ТС 032/2013 нужна для всех сосудов под давлением выше 0.07 МПа. Аппараты категорий 1-3 ставят на учёт в надзорном органе с присвоением номера. Для эксплуатации ОПО требуется лицензия по 99-ФЗ.

Обвязка и монтаж крупногабаритных теплообменников

Промышленный ТО массой 5-80 тонн нуждается в тщательном проектировании фундамента, обвязки и термокомпенсации. Детальное руководство по монтажу пластинчатых ТО — «Монтаж теплообменника».

Фундамент и опоры

Для кожухотрубных теплообменников (КТТО) седловые опоры выполняют согласно ОСТ 26-2091 / ASME Section II. Опоры ставят с шагом 0.4-0.6 L_кожуха. Первая опора фиксированная (анкерные болты), вторая способна перемещаться — предусмотрены овальные отверстия под тепловое удлинение. Крупногабаритные аппараты устанавливают на отдельный фундамент, который рассчитывают с учётом динамических нагрузок.

Термокомпенсация

Если ΔT находится в диапазоне 150-300 °C, кожух длиной 10 м удлиняется на 18-36 мм. Варианты компенсации: трубные пучки U-образной формы (TEMA U), плавающая головка (TEMA S, P, T), а также компенсаторы, встраиваемые в кожух (TEMA F-type с компенсатором между ходами).

Арматура и обвязка

В базовую комплектацию входят: отсечная арматура DN на всех штуцерах, обратные клапаны для холодных потоков, сетчатые фильтры (mesh 0.5-1.0 мм) на входе, манометры до и после аппарата, термометры либо датчики Pt100, краны Маевского для выпуска воздуха, штуцер под подачу CIP-раствора и дренаж в самой низкой точке.

Изоляция

Применяют минеральную вату плотностью 80-120 кг/м³; толщина слоя выбирается 80-150 мм и зависит от T. Наружный покров — оцинкованная сталь либо нержавеющая сталь 0.5-1 мм. В случае агрессивных сред используют скорлупу из пенополиуретана с гидроизоляцией.

Обслуживание и эксплуатация

Порядок технического обслуживания промышленного теплообменника фиксируется в руководстве по эксплуатации (РЭ) и согласовывается с изготовителем. За основу принята периодичность из трёх уровней.

Контроль каждую смену

• Входные и выходные температуры обеих сред (допустимое отклонение — менее 2 °C от штатного режима).
• Величина перепада давления (ΔP) — не выше 130% от значения в паспорте.
• Фланцевые соединения и штуцеры должны оставаться герметичными, без протечек.
• Контроль уровня вибрации — для теплообменников, работающих на высоких скоростях.

Плановый останов с промывкой (с периодичностью 1-3 года)

CIP-промывка без разборки с использованием раствора: от накипи применяют 5-10% HNO3 либо сульфаминовую кислоту при 50-60 °C в течение 2-4 часов; против биологических и масляных загрязнений — 2-3% NaOH при 60 °C. Разборные пластинчатые теплообменники (ПТО) обслуживают, раскрывая пакет и очищая пластины механически. Дополнительно — в статьях «Промывка теплообменных аппаратов» и «Промывка пластинчатого теплообменника».

Капитальный ремонт (с периодичностью 5-8 лет)

Меняют уплотнения пластинчатых ТО (ресурс EPDM 5-7 лет, FKM 8-10 лет), заменяют повреждённые пластины или трубки (трубки КТТО развальцовывают заглушками — не более 10% от общего количества), выполняют ультразвуковую толщинометрию стенок (стандарты ГОСТ и СТ РК) и переаттестацию шильда. Комплектующие — уплотнения и пластины.

Автоматизация и мониторинг

Промышленные теплообменники сегодня интегрируют в SCADA: отслеживают ΔP, T_вх/T_вых, расходы, применяют ультразвуковые расходомеры. Если вычислять текущий K_теплопередачи по фактическим параметрам, можно предсказывать загрязнение и назначать промывку до того, как производительность упадёт критически.
