Подробное сопоставление кожухотрубных и пластинчатых теплообменных аппаратов по 15 критериям: эффективность теплопередачи, размеры и вес, давление и температура, ремонтопригодность, цена, обычные области применения и алгоритм выбора оптимального вида.

--Кожухотрубный теплообменник против пластинчатого

Кожухотрубный теплообменник против пластинчатого

Q: При одинаковой мощности какой аппарат занимает меньше места — ПТО или КТТО?

По объёму ПТО выигрывает в 3-5 раз, по массе — в 4-6 раз. Для мощности 500 кВт пластинчатый теплообменник представляет собой шкаф 700×250×400 мм весом 90 кг, тогда как КТТО — горизонтальный аппарат длиной 2.5 м и массой 450 кг. Именно поэтому при модернизации старых ИТП и в котельных на чердаках, где ограничено пространство, выбор часто за ПТО.

Q: Допустима ли установка пластинчатого теплообменника вместо ВВП в действующем ИТП?

Да, подобная замена часто выполняется при модернизации ИТП. Вместо устаревшего кожухотрубного подогревателя ВВП-1/4-… ставят разборный ПТО с такой же или увеличенной мощностью. Освобождается до 60-70% площади. Согласно СН РК 4.02-04-2013, такую замену необходимо согласовать с теплоснабжающей организацией. Больше информации — в материале о замене теплообменника.

Q: Какие материалы применяются для изготовления ПТО и КТТО?

Для ПТО доступны AISI 304/316L (стандарт), 254 SMO, 904L, титан Gr1/Gr2, Hastelloy. Уплотнения — EPDM/NBR/Viton/HNBR. Для КТТО используют углеродистую Ст20/09Г2С (стандарт для пара), AISI 304/316L, латунь/мельхиор для морской воды, титан для агрессивных сред. ПТО более гибок по материалам: тонкий лист штампуется, поэтому даже титановое исполнение экономически оправдано.

Q: Какие бренды предпочтительны для рынка Казахстана в 2025-2026 годах?

По ПТО: РИДАН, ЭТРА, ТТАИ, ТИЖ — с доступными запчастями и гарантией. Из импорта — Alfa Laval (через дистрибьюторов), Funke, Kelvion. По КТТО: КС (наш бренд ТПЛ-Сервис), Машимпэкс, Анвитэк — с проектированием под объект. Подбор бренда зависит от задачи: для ИТП — ПТО, для нефтехимии — импорт или КТТО.

Модель и цена в тенге — в чате за минуту

Напишите модель или задачу — инженер ответит сразу, без звонков и форм.

18 июня 2017 21:00

// Советы покупателям

Пластинчатые и кожухотрубные теплообменные аппараты — две основные конкурирующие разновидности, представленные в промышленном и инженерном сегменте Казахстана. У пластинчатых (ПТО) преимущество — малые габариты и высокая эффективность (K = 3000-7000 Вт/м²·К), у кожухотрубных (КТТО) — выдерживание давления до 32 МПа, температуры до 600 °C и работа с загрязнёнными средами. Ниже приведено подробное сопоставление по 15 ключевым критериям: конструктив, КПД, размеры, стоимость, ремонтопригодность, материалы, области применения, бренды.

За основу сопоставления берём TEMA (Tubular Exchanger Manufacturers Association), ASME Section VIII Div. 1, стандарты ГОСТ и СТ РК «Теплообменники пластинчатые. Общие технические условия» и ГОСТ 27590-2005 «Подогреватели водо-водяные», дополняя их применимыми требованиями СТ РК. Приведённые значения относятся к типовой нагрузке 100-500 кВт в контурах ГВС, отопления, маслоохлаждения и пастеризации.

Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя. Подбор теплообменника инженером бесплатно. Расчёт по нормативам СН РК 4.02-04-2013 и СН РК 4.01-02-2013 за 30 60 минут. Прямые поставки оригинального оборудования от РИДАН, Alfa Laval, Funke, Kelvion, Sondex, Tranter, ЭТРА, Теплохит, Машимпэкс GEA, КС. Бесплатная консультация по выбору пластинчатого, кожухотрубного, паяного теплообменника. Гарантия от производителя.

×3-5

компактнее ПТО

При одинаковой мощности площадь размещения сокращается в 3-5 раз

×5-10

К ПТО на 1 м³

Показатель 3000-7000 Вт/м²·К, тогда как у КТТО — 500-2000

32 МПа

КТТО vs 25 ПТО

По предельному давлению: КТТО выдерживает экстремальные среды

25 vs 20

лет ресурс

При ремонтах КТТО имеет больший срок службы; ПТО — после смены прокладок

×2-3

дороже ПТО

Цена материалов и сборки возрастает из-за крупных кожухов

Разница в конструкции: трубки внутри кожуха либо блок пластин

Теплообменник кожухотрубного типа (КТТО) — кожухотрубный аппарат, то есть цилиндрический корпус с трубным пучком. Первый теплоноситель идёт внутри труб (трубное пространство), второй — в межтрубном пространстве, между трубами и обечайкой. Концы труб фиксируются в трубных решётках. Стандарт TEMA задаёт исполнения AES, BEM, NEN, которые отличаются креплением решёток: жёсткое, плавающая головка, U-образные трубы.

Теплообменник пластинчатого типа (ПТО) — набор тонких гофрированных пластин, сжатых на раме шпильками. В промежутках между пластинами формируются узкие каналы, где поочерёдно движутся горячий и холодный потоки. Шевронная гофра обеспечивает турбулизацию уже при Re > 100, за счёт чего достигается высокий коэффициент теплопередачи. Дополнительно — на странице пластинчатые теплообменники разборной конструкции.

Устройство КТТО

Обечайка (кожух) — труба из стали, диаметр 100-2500 мм, стенка 6-30 мм
Трубный пучок — трубы гладкие либо оребрённые, наружный диаметр 16, 20, 25, 38 мм
Трубные решётки — диски 30-200 мм по толщине, куда трубы вальцуются или привариваются
Перегородки межтрубного пространства — сегментного типа, диск-кольцо, спиральные (создают турбулентность)
Камеры распределения на торцах, оснащённые патрубками входа и выхода

Устройство ПТО

Фиксированная плита с патрубками S1/S2/S3/S4 — подключение, отопление, греющий контур
Набор пластин — 5-700 шт., толщина 0.4-0.6 мм, гофры расположены под углом 30° или 60° к продольной оси
Уплотнения EPDM/NBR/Viton уложены в канавку каждой пластины и герметизируют каналы
Плита прижимная и шпильки стяжные (6-24 шт.)
Направляющие сверху и снизу — служат для подвеса пластин во время разборки

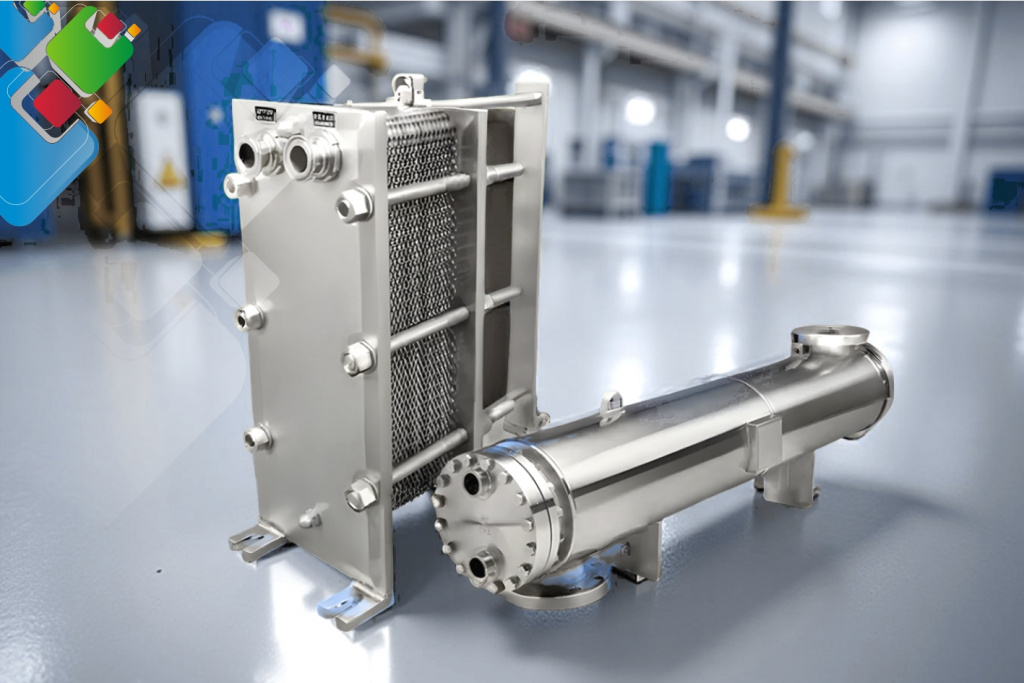

Сравнение рядом: КТТО против ПТО — разрез конструкции

Ключевое отличие в конструкции — как увеличивается поверхность. В КТТО площадь добавляют длиной труб и их числом, из-за чего аппарат становится крупнее. В ПТО площадь наращивают толщиной пакета, поэтому он сохраняет компактность.

Эффективность теплопередачи: коэффициент K

Коэффициент теплопередачи K [Вт/м²·К] служит главным критерием эффективности. Рост K позволяет уменьшить площадь для той же мощности. Формула: Q = K · F · ΔT_ср, где F — площадь, ΔT_ср — средний логарифмический температурный напор.

Среда / условия	K у ПТО, Вт/м²·К	K у КТТО, Вт/м²·К	Во сколько раз
Вода — вода, теплосеть и ГВС	4500-7000	1200-2000	×3.5
Вода — гидравлическое масло	800-1500	200-500	×3.0
Пар — вода, отопление	3000-5000	1500-3000	×2.0
Газ — газ, низкое давление	200-400	50-150	×2.5
Конденсация пара	5000-8000	2500-4500	×1.8
Аммиак и фреоны, испаритель	2000-4000	800-1500	×2.7

Почему возникает такой разрыв? Гофры в ПТО турбулизируют поток при Re от 100-400, а в гладких трубах КТТО переход к турбулентности наступает лишь при Re > 10 000. Кроме того, пластина 0.4 мм передаёт тепло быстрее, чем стенка трубы 2-3 мм. Детальный расчёт K для каждого варианта — в статье расчёт теплообменника тепловой.

Минимальный температурный напор (ΔT min)

В ПТО можно достичь ΔT min = 1-2 °C: горячий поток остывает почти до уровня холодного. Для КТТО практический предел — 5-10 °C, так как требуется экономически оправданный размер пучка. При рекуперации это принципиально: ПТО отдаёт в систему на 15-25% больше тепла.

Размеры и вес: что поместится в подвале ИТП

Пожалуй, здесь разница видна лучше всего. При одинаковой мощности 500 кВт (вода-вода, ΔT = 30/70 °C):

Мощность Q	F у ПТО, м²	F у КТТО, м²	Габариты ПТО, мм	Габариты КТТО, мм	Масса ПТО, кг	Масса КТТО, кг
100 кВт	0.5-1.5	5-10	480×180×320	1500×Ø150	25	120
500 кВт	3-7	15-30	700×250×400	2500×Ø350	90	450
1 МВт	6-14	30-60	900×300×500	3500×Ø500	200	1100
5 МВт	30-70	150-300	1500×500×800	5500×Ø1000	900	5500
10 МВт	60-140	300-600	2000×600×1200	7500×Ø1400	2200	12000

Приведённые цифры взяты с запасом: на практике ПТО часто ещё в 1.5 раза компактнее. КТТО мощностью 5 МВт — горизонтальный аппарат длиной 5.5 метра, ему нужна площадка с доступом для крана. ПТО той же мощности размещается у стены в помещении 2×0.6 м. Для реконструкции старых ИТП это ключевой аргумент — когда нет запаса ни по вертикали, ни по горизонтали.

Пределы по давлению и температуре

Здесь ситуация противоположная: впереди КТТО. Типовые рабочие диапазоны:

Параметр	ПТО разборный	ПТО паяный	ПТО сварной	КТТО стандарт	КТТО high-pressure
P max, МПа	2.5	4.5	6.5	10-16	32-40
T max, °C	160-200	225	400	350-450	600+
T min, °C	−25	−196	−196	−40	−196
Циклические нагрузки	средне	плохо	хорошо	отлично	отлично

Для ПТО ограничение по давлению задаёт прочность уплотнения EPDM/NBR: оно выдерживает до 2.5 МПа, после чего выдавливается. Для КТТО предел определяется расчётом стенок кожуха и трубных решёток по ASME VIII Div. 1, ГОСТ 34233.1-2017 и СТ РК. Принципиального потолка давления у КТТО нет — только экономика толщины стенки.

Детальное сравнение паяных и разборных ПТО приведено в статье сравнение теплообменников паяных и разборных.

Ремонтопригодность: разбор ПТО против замены трубок в КТТО

Разборные ПТО — лидер по доступу к рабочим поверхностям. Открутили шпильки, отвели плиту — и весь пакет пластин открыт. Любую пластину можно извлечь, поменять прокладку, вручную отмыть гофры и собрать обратно. Полное TO занимает 4-8 часов силами двух слесарей.

Ремонт КТТО

В КТТО трубы вальцуются или привариваются к трубной решётке. При течи одной трубы ставят специальную заглушку (плаг), при этом теряется 0.5-1% площади. Если текут 5+ труб, пучок меняют полностью. Замена пучка требует разборки распределительных камер и выкатки на специальной тележке; для аппарата длиной 4 м и весом 1000 кг это трудоёмкая операция.

Прокладки и расходники

Разборный ПТО: прокладки меняют через 3-7 лет (EPDM) либо 5-10 лет (Viton), комплект стоит 15-40% от цены аппарата
Паяный ПТО: неразборный; при загрязнении помогает только химическая промывка или замена
КТТО: уплотнения фланцев и торцевых крышек обновляют по мере необходимости, обычно ПТФЭ или паронит — недорого
КТТО: при коррозии пучок меняют через 10-15 лет, это 30-50% стоимости нового аппарата

Оригинальные пластины и запасные части — на странице уплотнения и пластины для теплообменников. Подробное описание процедуры замены приведено в материале о замене теплообменника.

Загрязнение и промывка: что чистить проще

Здесь есть парадокс: ПТО засоряется быстрее из-за узких каналов 2-4 мм, зато очищается легче. КТТО загрязняется медленнее (трубы 16-25 мм), но если забилось межтрубное пространство, механическая чистка почти невозможна.

Восприимчивость к загрязнениям

ПТО: чувствителен к окалине, песку, волокнам > 1 мм, поэтому на входе обязательны сетчатые фильтры (200-500 мкм)
ПТО: при жёсткости воды > 5 мг-экв/л накипь на пластинах появляется за 6-12 месяцев
КТТО: трубное пространство легко чистить механически (скребки, ёршики), межтрубное — лишь химическим способом
КТТО: для загрязнённых сред (масла, рассолы) применяют аппарат с удлинённой перегородкой и увеличенным зазором

CIP-промывка

CIP (Cleaning In Place) — это прокачка кислотного или щелочного раствора через аппарат без разборки. Разборные и паяные ПТО хорошо выдерживают CIP с лимонной или сульфаминовой кислотой 3-5%: циркуляция 1-2 часа при 50-60 °C. Для КТТО подход такой же, но из-за объёма межтрубного пространства нужно больше реагентов. Готовые решения — на странице установки для промывки теплообменников и средства для промывки.

Детальные методики промывки для разных типов — в статьях как промывать пластинчатый теплообменник, промывка теплообменников и промывка теплообменника для котла.

CAPEX и OPEX: срок окупаемости

При равных условиях КТТО дороже ПТО в 2-3 раза — сказываются металлоёмкость и сборка. Однако это не полная картина: на чистых средах TCO (total cost of ownership) за 15 лет меняет вывод в противоположную сторону.

Мощность	ПТО, тыс.руб	КТТО, тыс.руб	OPEX ПТО, тыс.руб/год	OPEX КТТО, тыс.руб/год
100 кВт ГВС	35-80	95-180	5-12	3-8
500 кВт отопление	120-300	350-700	15-35	8-20
1 МВт промышл.	280-650	800-1500	30-70	15-40
5 МВт	1500-3500	4500-8000	120-300	60-150

OPEX ПТО в основном состоит из замены прокладок (раз в 5 лет) и плановых CIP-промывок. OPEX КТТО включает замену пучка раз в 10-15 лет (это половина стоимости нового) и регулярные чистки. На сильно загрязнённых средах OPEX КТТО оказывается ниже благодаря долговечности.

Диаграмма: КТТО и ПТО по 6 критериям (10 — лучший балл)

Какой тип выбрать: сценарии использования

Сценарий	Рекомендация	Обоснование
ИТП жилого дома, ГВС	ПТО	Малые габариты, невысокая цена, сервис силами УК
Теплосеть на отопление	ПТО	В магистрали до 2.5 МПа — достаточно разборного аппарата
Промышленный пар 20 бар	КТТО	Стабильный режим, высокое давление, долгий срок службы
Охлаждение гидравлического масла	ПТО	Повышенный K при работе на масле, малый габарит позволяет встроить в станочный модуль
Подогрев неочищенной воды, забираемой из реки	КТТО	Сильное загрязнение, присутствие песка, ила, биологических отложений
Пищевая отрасль, молочное производство	ПТО	Мойка CIP, сталь AISI 316L, минимальная ΔT = 2-3 °C при рекуперации
Аммиачный холодильный контур	КТТО	Повышенное давление, соответствие требованиям безопасности стандарты ГОСТ и СТ РК
Фреоновый холодильный контур	ПТО паяный	Небольшой объём заправки, малогабаритность, повышенный КПД
Бассейн, греть от котла	ПТО паяный	Небольшие мощности 30-150 кВт, подогрев пластиной из AISI 316
Утилизация дымовых газов	КТТО	Температура 350-450 °C, абразивная среда, кислый конденсат

Каталоги по применениям: для отопления, для ГВС, для охлаждения жидкости, для нагрева/подогрева, для пастеризации, для испарения.

Дерево решений: какой вариант предпочесть?

Подбор материалов в зависимости от среды

На подбор материала контактных поверхностей влияют агрессивность рабочей среды, концентрация хлоридов, температурный режим и давление. Для пластинчатых теплообменников (ПТО) листовой материал штампуется, что даёт широкие возможности: можно выпустить одну серию из стали AISI 304, а другую — из титана. В кожухотрубных аппаратах (КТТО), как правило, весь пучок делают из одного материала, и лишь иногда применяют сочетание «трубка + кожух» из разных сплавов.

Материал	Среда	ПТО	КТТО	Цена ×
AISI 304 (08Х18Н10)	Чистая вода, пар с низким давлением	да	редко	×1
AISI 316L (03Х17Н14М2)	Вода повышенной жёсткости, пищевая среда, морская вода с температурой до 60 °C	стандарт	да	×1.4
SMO 254 / 904L	Морская вода, рассольные среды, хлориды более 1000 ppm	да	да	×3-4
Титан Grade 1	Морская вода, хлорсодержащие среды, гипохлорит, кислоты	да	да	×5-7
Hastelloy C-276	Сильные кислоты, химия	да	да	×8-12
Сталь углеродистая (Ст20, 09Г2С)	Пар, конденсат, масла, не вызывающие коррозии	нет	стандарт	×0.5
Латунь Л63, мельхиор	Морская вода, умеренные температуры	нет	да	×2-3

Титановая пластина толщиной 0.4 мм обходится дешевле титановой трубы, взятой в том же объёме. Именно поэтому для агрессивных сред пластинчатые теплообменники нередко оказываются экономичнее кожухотрубных при одинаковой коррозионной стойкости. Больше информации — в статье. теплообменные аппараты из нержавеющей стали.

Выбор прокладок для ПТО — самостоятельная задача

NBR (нитрильный каучук): до 110-130 °C, доступная цена, для минеральных масел и горячего водоснабжения (ГВС)
EPDM: до 160 °C, стандартный вариант для воды, низкопотенциального пара, гликолевых смесей
EPDM-HT: до 180 °C, системы отопления по прямой схеме
Viton (FKM): до 200-225 °C, агрессивные химические среды, масла, углеводороды
HNBR: до 160 °C, нефтепродукты, фреоновые хладагенты

Изготовители обоих видов

На казахстанском рынке присутствуют и зарубежные, и местные производители. ПТО — более открытая ниша: Alfa Laval, Funke, GEA Kelvion, SWEP, Sondex, а из российских — РИДАН, ЭТРА, КС, ТТАИ, ТИЖ. КТТО — в основном российская школа: Машимпэкс, КС, Анвитэк, классические заводы.

Бренд	Страна	ПТО	КТТО	Сильные стороны
КС НАШ БРЕНД	Россия / ТПЛ-Сервис	да	да	Непосредственная работа с инженерами; полное сервисное сопровождение; гарантия 5 лет
РИДАН	Россия	да	редко	Бывшее подразделение Danfoss в России; ГВС, отопление; оптимальное соотношение цены и качества
ЭТРА	Россия	да	нет	Универсальные пластинчатые теплообменники, широкая линейка от 30 кВт до 20 МВт
ТТАИ	Россия	да	нет	Спирально-разборные аппараты, нестандартные исполнения, химическая отрасль
ТИЖ	Россия	да	нет	Промышленный сегмент: паяные, разборные, сварные аппараты
Машимпэкс	Россия	нет	да	Промышленные кожухотрубные теплообменники по стандарту TEMA, нефтехимия, паровые среды
Анвитэк	Россия	нет	да	Кожухотрубные теплообменники для ЖКХ, ИТП, водо-водяные подогреватели по ГОСТ 27590
Alfa Laval	Швеция	да	да	Глобальный лидер в сегменте ПТО; качество, широкий ассортимент; сварные теплообменники
Funke	Германия	да	нет	Паяные и разборные пластинчатые теплообменники, инжиниринг под конкретную задачу
Kelvion (GEA)	Германия	да	да	Полный спектр теплообменного оборудования; химия, нефтегаз, морские платформы
SWEP	Швеция	да паяные	нет	Ведущий производитель паяных ПТО, холодильное оборудование

КС — это наш бренд, производитель и установщик ТПЛ-Сервис. Кожухотрубные подогреватели КС применяются в ИТП на всей территории Казахстана, разрабатываются под конкретный объект по ГОСТ 27590, стандарты ГОСТ и СТ РК Подробнее в каталогах кожухотрубные теплообменные аппараты и пластинчатые теплообменные аппараты.

Гибридные конструкции и специальные типы

Кроме традиционных ПТО и КТТО, существуют промежуточные варианты, объединяющие достоинства обоих типов:

Кожухо-пластинчатые (Compabloc, Plate&Shell): Пакет пластин размещён внутри корпуса. Давление до 4 МПа, температура до 350 °C, прокладки отсутствуют. Подробнее — кожухо-пластинчатый теплообменный аппарат
Сварные пластинчатые теплообменники (AlfaRex, FunkeWelded): Пластины соединены сваркой, прокладки не используются. Давление 4-6.5 МПа, температура до 400 °C
Паяные ПТО: Вакуумная пайка медью. Малогабаритные, до 4.5 МПа и 225 °C. Каталог — паяные пластинчатые теплообменники
Спиральные ТО: Две спирали из листового материала, слабо чувствительны к загрязнению, применяются для шламов и волокнистых сред
Двойной стенки ПТО: Между средами находятся два слоя пластин — для пищевой промышленности, фармацевтики, ядерной отрасли

Когда выбирать гибрид

Когда необходимо сочетать высокое давление (как у КТТО) и компактность с высоким K (как у ПТО), выбирают компабло. Если важна стойкость к температурным циклам — берут сварной ПТО. Детальное описание промышленных решений — на странице промышленные теплообменные аппараты.

Установка и обвязка: особенности каждого типа

ПТО чаще всего ставят вертикально — на пол либо на опоры/раму. Подсоединение выполняют по схеме U или Z. На каждом входе нужен фильтр-грязевик с ячейкой 200-500 мкм, а также манометры и термометры на входе и выходе — согласно СН РК «Отопление, вентиляция и кондиционирование». Запорную арматуру и байпасную линию подбирают по СН РК 4.01-02-2013 «Внутренний водопровод и канализация».

КТТО устанавливают горизонтально, на опорах или сёдлах. Обвязка обычно DN65-DN200 для стандартных мощностей. Требуется место для извлечения трубного пучка (длина аппарата + 1.5 м). Обязательно наличие воздушников и дренажей в верхних и нижних точках. Опоры рассчитывают на тепловые расширения по ГОСТ 26296. Подробнее — в статье монтаж теплообменника.

Особенности ИТП

В ИТП к теплообменникам предъявляют такие требования: компактность, возможность ремонта силами управляющей компании, срок службы 15+ лет. СН РК 4.02-04-2013 «Проектирование тепловых пунктов» разрешает применять как ПТО, так и КТТО, однако в современных проектах 90% решений — это разборные ПТО. Подробнее об устройстве — в статьях принципы работы и конструкция теплового пункта и какой результат приносит монтаж ИТП.

Эксплуатационный ресурс и амортизация

При правильной эксплуатации и уходе оба типа способны проработать 20+ лет. Однако этот срок достигается при разной скорости износа:

ПТО разборный: 20-25 лет, при этом прокладки меняют каждые 5-7 лет, а пакет пластин — раз в 15-20 лет
ПТО паяный: 15-20 лет; ремонту не подлежит, при загрязнении или коррозии — замена
ПТО сварной: 25-30 лет; пластины ремонтировать сложно, зато низкая чувствительность к циклическим нагрузкам
КТТО: 25-30 лет, пучок меняют раз в 10-15 лет; корпус служит 40+ лет

Амортизация согласно бухгалтерским нормам — как правило, 8-10 лет для ПТО и 12-15 лет для КТТО. Этот фактор учитывается при расчёте CAPEX, когда сравнивают варианты в инвестиционных проектах.

Нормативная база

стандарты ГОСТ и СТ РК — пластинчатые теплообменные аппараты, общие технические условия
ГОСТ 27590-2005 — водо-водяные подогреватели систем теплоснабжения, КТТО
ГОСТ 34233.1-2017 — сосуды и аппараты, нормы и методы расчёта на прочность
стандарты ГОСТ и СТ РК — сосуды и аппараты стальные сварные, общие технические условия
СН РК 4.02-01-2011 — отопление, вентиляция и кондиционирование воздуха
СН РК 4.02-04-2013 — тепловые сети
СН РК 4.02-04-2013 — проектирование тепловых пунктов
TEMA 10th Ed. — международный стандарт для кожухотрубных аппаратов
ASME Section VIII Div. 1 — международный расчёт сосудов, работающих под давлением

Дополнительно рекомендуем ознакомиться с подходами к подбору в материалах как подобрать теплообменник, принцип действия теплообменного аппарата и часто задаваемые вопросы.

Вопросы и ответы

Что занимает меньше места — ПТО или КТТО при одинаковой мощности?

Пластинчатый теплообменник в 3-5 раз компактнее по объёму и в 4-6 раз легче по массе. Для 500 кВт ПТО представляет собой шкаф 700×250×400 мм весом 90 кг, тогда как КТТО — горизонтальный аппарат длиной 2.5 м и массой 450 кг. Это становится решающим аргументом при модернизации старых ИТП и в чердачных котельных с ограниченным пространством.

Каков коэффициент теплопередачи у ПТО и КТТО при работе с водой?

Для схемы «вода-вода» при скорости 0.3-0.8 м/с ПТО показывает K = 4500-7000 Вт/м²·К, а КТТО — K = 1200-2000 Вт/м²·К. Отличие в 3-3.5 раза объясняется гофрированной турбулизирующей поверхностью и тонкими пластинами 0.4 мм в противовес трубной стенке 2-3 мм.

Какой аппарат выдерживает более высокое давление?

Для КТТО обычное рабочее давление составляет 10-16 МПа, а исполнения high-pressure — до 32-40 МПа. Разборный ПТО выдерживает до 2.5 МПа, паяный — до 4.5 МПа, сварной — до 6.5 МПа. Если требуемое давление превышает 6 МПа, у КТТО нет конкурентов. Если же оно ниже 2.5 МПа, ПТО почти всегда экономически предпочтительнее.

Какой аппарат долговечнее при корректной эксплуатации?

Корпус КТТО служит 40+ лет, пучок обновляют каждые 10-15 лет. Разборный ПТО работает 20-25 лет, прокладки меняют раз в 5-7 лет. При стабильных нагрузках долговечнее КТТО, а при динамических (частые пуски и остановы) выигрывают сварные и разборные ПТО.

В каких случаях предпочесть КТТО вместо ПТО?

КТТО применяют там, где давление превышает 6 МПа, температура выше 400 °C, среда загрязнена (речная вода, рассолы со шламом), в холодильных контурах с аммиаком, при утилизации дымовых газов 300-450 °C. Кроме того, КТТО служит стандартом для ВВП-подогревателей по ГОСТ 27590 и СТ РК на крупных тепловых пунктах и ЦТП.

Во сколько обойдутся ПТО и КТТО мощностью 500 кВт?

Разборный ПТО для ГВС на 500 кВт стоит 120-300 тыс. ₸ (от РИДАН/ЭТРА до Alfa Laval). КТТО аналогичной мощности по ГОСТ 27590 — 350-700 тыс. ₸. Значит, по CAPEX КТТО обходится в 2-3 раза дороже. Зато по OPEX ситуация противоположная: годовые расходы на обслуживание у КТТО меньше.

Допустима ли установка пластинчатого теплообменника вместо ВВП в действующем ИТП?

Да, подобная модернизация ИТП встречается часто. Вместо устаревшего кожухотрубного подогревателя ВВП-1/4-… ставят разборный ПТО с такой же или увеличенной мощностью. Освобождается до 60-70% площади. Согласно СН РК 4.02-04-2013, замену нужно согласовать с теплоснабжающей организацией. Больше деталей — в статье замена теплообменника.

Что проще очищать от накипи?

Разборный ПТО легко осмотреть и почистить вручную после разборки — на это уходит 4-8 часов. Паяный вариант обслуживают только CIP с кислотой. У КТТО трубное пространство очищают механически (ёршиками, скребками), а межтрубное — в основном химическим способом. При жёсткой воде ПТО покрывается отложениями в 1.5-2 раза быстрее, зато и отмывается легче.

Из каких материалов делают ПТО и КТТО?

Для ПТО доступны AISI 304/316L (базовый вариант), 254 SMO, 904L, титан Gr1/Gr2, Hastelloy. Уплотнения — EPDM/NBR/Viton/HNBR. Для КТТО используют углеродистую Ст20/09Г2С (стандарт для пара), AISI 304/316L, латунь/мельхиор для морской воды, титан для агрессивных сред. ПТО более гибкий по материалам: тонкий лист штампуется, поэтому даже титан получается экономически приемлемым.

Какие бренды предпочтительны для рынка Казахстана в 2025-2026?

По ПТО: РИДАН, ЭТРА, ТТАИ, ТИЖ — российские, с доступными запчастями и гарантией. Среди импорта — Alfa Laval (через дистрибьюторов), Funke, Kelvion. По КТТО: КС (наш бренд ТПЛ-Сервис), Машимпэкс, Анвитэк — российские, с проектированием под конкретный объект. Выбор бренда зависит от задачи: для ИТП — российский ПТО, для нефтехимии — импорт или КТТО.

Помощь инженера ТПЛ-Сервис в выборе оптимального типа

Позвонить Написать Контакты

Поможем выбрать теплообменник под вашу задачу. Инженеры ТПЛ-Сервис разрабатывают тепловую схему, выполняют расчёт по стандартам ГОСТ и СТ РК / ГОСТ 27590 и СТ РК, подбирают модель ПТО или КТТО (РИДАН, ЭТРА, КС, Alfa Laval, Funke), принимая во внимание давление, температуру, расход, среду и габаритные ограничения. Бесплатно сравним 2-3 варианта по CAPEX/OPEX и покажем срок окупаемости.

Оборудование поставляем по всему Казахстану. Работаем по прямым контрактам с производителями. Гарантия от 3 до 5 лет на ПТО и КТТО нашей марки КС. Дополнительные материалы для самостоятельного выбора:как подобрать теплообменник и почему менеджер не называет цену теплообменника сразу.
