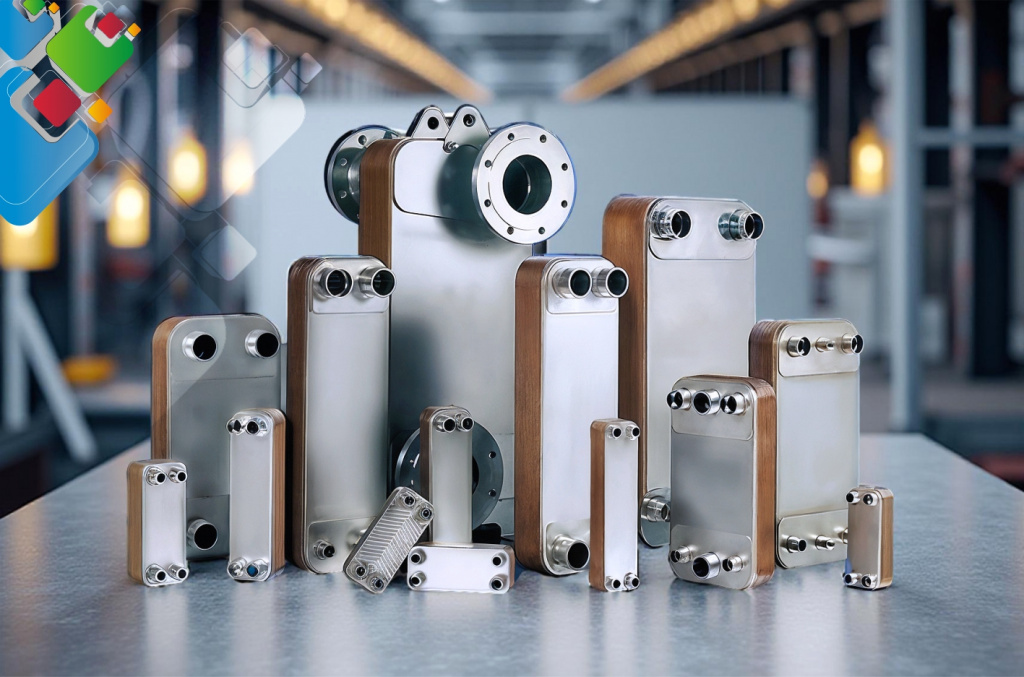

Пластинчатый теплообменник с медной пайкой
Медно-паяные пластинчатые теплообменники (Copper-Brazed, CBE) относятся к наиболее компактным и бюджетным вариантам среди пластинчатых ПТО. В их неразборной конструкции штампованные пластины из AISI 316L соединены медным припоем в вакуумной печи — это обеспечивает рабочее давление до 4.5 МПа, нагрев до 225 °C и стоимость в 2-3 раза меньше, чем у разборных аналогов. Основная сфера применения — отопление, ГВС, чиллеры и тепловые насосы мощностью 5-200 кВт.
Устройство и технология пайки
Паяный пластинчатый теплообменник (Brazed Plate Heat Exchanger, BPHE) представляет собой цельный блок, состоящий из 10-200 штампованных гофрированных пластин из нержавеющей стали AISI 316L (в агрессивных средах применяется SMO 254), которые соединены медным или никелевым припоем в вакуумной печи. Если сравнивать с разборных пластинчатых теплообменников, в данной конструкции отсутствуют уплотнения, стяжные шпильки и прижимные плиты — имеются лишь пластины и припой.
Этапы производства
- Штамповка пластин. Из листа AISI 316L толщиной 0.4-0.6 мм на гидравлическом прессе формуют гофры с требуемым профилем (тип «herringbone», угол 30° либо 60°).
- Раскрой портов. Четыре входных/выходных патрубка вырезаются лазером или гидроабразивом.
- Сборка пакета. Пластины собирают в пакет, разворачивая каждую последующую на 180° по отношению к предыдущей — за счёт этого гофры перекрещиваются, создавая точки контакта (slip points). В промежутки между пластинами закладывают фольгу из чистой меди ОФ-1 толщиной 0.05-0.1 мм.
- Вакуумная печь. Пакет загружают в печь, создают вакуум до 10⁻⁵ мбар и поднимают температуру до 1100-1140 °C — это выше температуры плавления меди (1083 °C), однако ниже рекристаллизации стали. Расплавленная медь под действием капиллярных сил заполняет все точки контакта пластин и участок соединения с боковыми патрубками.
- Охлаждение под контролем. При кристаллизации меди формируются сотни тысяч паяных точек (у CB60 — порядка 50 000). Каждая из них выполняет роль микрозаклёпки, и пакет становится жёсткой сотовой структурой.
- Испытания под давлением. Все аппараты проверяют давлением, которое в 1.43 раза выше номинального (PED 2014/68/EU).
Межпластинные каналы выходят узкими (3-5 мм), однако благодаря перекрещивающимся гофрам турбулентность достигает Re > 400, тогда как в трубе поток остаётся ламинарным. Именно поэтому коэффициент теплопередачи K у паяных аппаратов составляет до 2500-5000 Вт/м²·К — в 3-5 раз больше, чем у кожухотрубных. Детальнее о том, как работает пластинчатый ПТО.
Отличия от разборной конструкции
- Нет уплотнений — здесь нечему стареть, рассыхаться или рваться. Ресурс ограничивают лишь коррозия и кальмация.
- Нет регулировки. Число пластин и площадь заданы на заводе. Изменить мощность удастся лишь полной заменой аппарата.
- Компактность. При одинаковой площади теплообмена размеры в 1.5-2 раза компактнее — отсутствуют рама, шпильки и зазоры для разборки.
- Вес меньше. CB60 с 40 пластинами имеет массу 12 кг, тогда как разборный аналог с тем же количеством пластин — 35-40 кг.
- Цена ниже в 2-3 раза — благодаря более простой технологии и отсутствию рамы.
Развёрнутое сопоставление паяных и разборных теплообменников с таблицей KPI и расчётом TCO — в отдельном материале.
Медный или никелевый припой
Для паяных ПТО существуют два типа припоя — медь и никель. Это не маркетинговый приём: химический состав среды однозначно определяет выбор, а ошибка оборачивается заменой аппарата.
| Параметр | Медь (Cu) | Никель (Ni) |
|---|---|---|
| T плавления припоя | 1083 °C | 1455 °C |
| Макс. рабочая t° | 225 °C | 400 °C |
| Макс. давление | 3.0-4.5 МПа | 3.0-5.0 МПа |
| Цена аппарата | базовая (×1) | ×1.6-2.2 |
| Аммиак, нашатырь (NH3) | НЕЛЬЗЯ | подходит |
| Хлориды Cl⁻ > 200 мг/л | НЕЛЬЗЯ | с осторожностью |
| Пищёвка, молоко | только с покрытием | подходит |
| Деминерализованная вода | коррозия | подходит |
| Применение | отопление, ГВС, чиллеры с R410A/R407C, маслоохлаждение | холодильные установки на NH3, пищевая отрасль, агрессивные среды |
Практический ориентир: когда по контуру идёт стандартная подготовленная вода с pH 7-9, гликоль, минеральное масло либо фреон R410A/R134a — выбирайте медный припой. Если же это промышленный холод на аммиаке, оборотная вода с повышенной солёностью или молочная/пивная отрасль — доплата за никелевую пайку необходима и полностью оправдана.
О химии воды и подборе материала пластин подробнее — в статье «Теплообменные аппараты из нержавеющей стали».
Где применяются паяные пластинчатые
Паяные ПТО с медным припоем — основная рабочая сила малой и средней теплоэнергетики. Они нужны там, где требуется компактно, недорого и без обслуживания передать теплоту между двумя жидкостными либо жидкостно-фреоновыми контурами.
Двухконтурные котлы Bosch, Vaillant, Baxi, Buderus используют CB14/CB16 как теплообменник ГВС (10-25 кВт). При жёсткой воде через 3-5 лет требует химической очистки от накипи.
В 90 % случаев конденсатор и испаритель теплового насоса — это паяные пластинчатые аппараты. SWEP B16/B25 и Alfa Laval CB30/CB60 применяются с R410A, R32, R744 при давлении до 4.5 МПа.
Для испарителей чиллеров мощностью 20-200 кВт на R134a/R410A используют CB60/CB76. Конденсаторы воздушного охлаждения Daikin, Carrier, Trane — это паяные ПТО с DX-распределителем.
Гидростанции, компрессоры, редукторы. CB30/CB60 устанавливают в обратную линию, чтобы отводить 5-50 кВт от минерального или синтетического масла. Подробнее — каталог жидкостного охлаждения.
ИТП для многоквартирного дома до 200 кВт, ИТП для частного коттеджа — паяный ПТО выполняет гидравлическое разделение городского и домового контуров. При большей мощности применяется разборный пластинчатый.
Комбинация «электрокотёл/газовый котёл + бойлер» устаревает — на смену приходит проточная схема: котёл нагревает первичный контур, а паяный CB30 оперативно готовит ГВС. См. теплообменник для загородного дома.
Дополнительные ниши
- Бассейны малого объёма — в частных бассейнах объёмом до 60 м³ применяют CB30/CB60 с пластинами из 316L. Хлорированная вода сокращает ресурс — каталог теплообменники для бассейнов. Для крупных бассейнов (от 100 м³) нужны титановые пластины — это отдельная тема.
- Солнечные коллекторы — гидроразделение гликолевого контура коллектора и контура бака-аккумулятора. Площади 0.3-2 м² достаточно для стандартной системы с 3-5 коллекторами.
- Установки снеготаяния и антиобледенения — гликолевая петля уложена под брусчаткой, а паяный ПТО гидравлически отделяет её от главного отопительного контура.
- Майнинговые фермы с водяным охлаждением — отвод тепла от иммерсионных систем. Подробнее — водяное охлаждение майнинговых ферм.
- Обогрев гаражей и малых цехов — отбор вторичного контура из отопительного контура на радиаторы либо фанкойлы.
Ограничения паяных ПТО
У монолитной конструкции есть и минус: внутренний ремонт невозможен. Любое серьёзное вмешательство означает замену аппарата. Именно поэтому так важно соблюдать ограничения по среде и режиму.
- Аммиак (NH3) и нашатырь. Медь с аммиаком дают комплекс [Cu(NH3)4]²⁺, вымывающий припой из швов. Аппарат распадается по slip points за считаные месяцы. Спасение только в никелевой пайке.
- Содержание хлоридов Cl⁻ более 200 мг/л. Питтинговая коррозия 316L. Морская вода и сильносолёная техническая вода требуют титана или спецсплавов Hastelloy.
- Деминерализованная и особо чистая вода. Она растворяет медь и пассивный слой 316L. Для питательной воды бойлера нужна никелевая пайка.
- Гидроудары и резкие перепады t°. Хрупкая медь не гасит удары — пайка разрушается. На входе необходимы мембранный расширитель и плавное регулирование.
- Замёрзшая вода в каналах. Лёд увеличивается в объёме на 9 %, разрывая пластины. Для улицы — только гликоль 30-40 %.
- Жёсткая вода без водоподготовки. Карбонат кальция откладывается на пластинах и за 2-3 года снижает теплосъём в 2-3 раза. Решение — водоподготовка плюс регулярная химическая промывка.
Главное: разобрать невозможно
В разборном ПТО можно снять шпильки, извлечь пакет, проверить каждую пластину, сменить уплотнения, добавить пластины и увеличить мощность. В паяном — лишь химическая промывка, она спасает от мягких минеральных отложений, но не от биообрастания, окалины и шлама. Если каналы забиты наглухо — аппарат на выброс.
Приятная новость: при корректной водоподготовке (умягчение либо фильтрация на ИТП) типовой паяный ПТО работает 15-20 лет без вмешательства. Неприятная — любая ошибка с водой приводит к покупке нового аппарата.
Изготовители паяных пластинчатых
Глобальный рынок паяных ПТО поделён между 7-8 крупными брендами и десятком китайских OEM. На сайте teploobmennic.kz доступны как премиум-серии Alfa Laval/SWEP/Danfoss, так и аппараты РИДАН, ЭТРА и собственный бренд КС.
| Бренд | Серии | Диапазон | Особенности |
|---|---|---|---|
| Alfa Laval | CB14, CB30, CB60, CB80, CB200 | 5-1500 кВт | образец для сравнения, медь и никель, AlfaNova (fusion bonding) |
| SWEP | B8, B16, B25, B45, F80, F120 | 5-2000 кВт | оптимальная распределительная зона для DX-испарителей |
| Danfoss | XB12, XB37, XB59, B3, MPHE | 5-800 кВт | удачное сочетание с фреоновыми системами Danfoss |
| Kelvion (GEA) | GBS, GBH, GCH | 10-1000 кВт | производство Германии, асимметричные каналы |
| GEA WTT | WTT M K, WTT U | 5-500 кВт | специализация на холоде и тепловых насосах |
| Funke | TPL, FP, GPL | 10-800 кВт | качество из Германии в среднем ценовом сегменте |
| Tranter | Maxchanger MX | 5-300 кВт | надёжная конструкция, нишевое применение |
| РИДАН | РС-серия (РС14, РС30, РС60) | 5-700 кВт | бренд из России, ex-Danfoss, удачный вариант для замены импортных позиций |
| ЭТРА | ЭТ серия паяных | 10-500 кВт | производство в России, выгодная цена |
| КС НАШ БРЕНД | КС-CB14/CB30/CB60/CB80 | 5-300 кВт | Бренд, принадлежащий ТПЛ-Сервис: стоимость на 30-40 % ниже, чем у Alfa Laval, гарантия 24 мес. |
В каталоге паяные пластинчатые теплообменники — это востребованные модели, которые есть на складе. По большинству позиций отгрузка возможна в день оплаты.
Стандартные модели: технические характеристики
Для ориентира по габаритам и рабочим параметрам ниже приведены четыре базовые модели Alfa Laval (CB14, CB30, CB60, CB80). Именно они задают стандарт рынка — у прочих брендов практически всегда найдётся полный аналог.
| Параметр | CB14 | CB30 | CB60 | CB80 |
|---|---|---|---|---|
| Площадь пластины, м² | 0.027 | 0.054 | 0.095 | 0.150 |
| Количество пластин (минимум-максимум) | 10-60 | 10-100 | 10-150 | 10-200 |
| Стандартная мощность для ГВС, кВт | 5-15 | 15-50 | 40-120 | 80-200 |
| Габариты ВхШхГ, мм | 208x76x35 | 315x113x52 | 466x119x95 | 525x180x110 |
| Подключения | G3/4" | G1" | G1 1/4" | G2" |
| Рабочее давление, МПа | 3.0 | 3.0 | 3.0 | 3.0 (4.5 опц.) |
| Макс. температура, °C | 225 | 225 | 225 | 225 |
| Вес (40 пластин), кг | 2.4 | 5.6 | 12.0 | 22.0 |
Критерии подбора паяного ПТО
Для расчёта паяного ПТО под вашу систему инженеру ТПЛ-Сервис потребуется пять числовых параметров. Без них любая «прикидка по картинке из интернета» — не более чем догадка.
Определяется расчётом либо берётся из паспорта котла. Для ГВС: Q = G x c x ΔT, где G — массовый расход (кг/с), c = 4.19 кДж/кг·К, ΔT — величина нагрева воды (обычно 50 °C).
Значения T1/T2 для первичного контура и t1/t2 для вторичного. Обычно: 95/70 °C — первичный контур отопления, 5/55 °C — вторичный контур ГВС. Тепловой расчёт.
Давление в верхней точке системы плюс запас 1.5x. Для ИТП, подключённого к теплосети, норма — 1.6 МПа. Для фреоновых контуров нужно указать хладагент (R410A — до 4.5 МПа).
Теплоноситель: вода (с какими реагентами?), гликоль (вид, концентрация), масло (минеральное или синтетическое), фреон (марка). Для воды важны анализ: pH, жёсткость, хлориды, железо.
Потери давления в теплообменнике. Как правило, закладывают 20-40 кПа. Если больше — потребуется более мощный насос; если меньше — вырастут габариты и стоимость аппарата.
В ТПЛ-Сервис принято прибавлять 10-15 % к расчётной площади, чтобы по мере загрязнения аппарат не терял работоспособность «в ноль».
Дерево решений: паяный или разборный?
Подробный гайд — «Подбор теплообменника: основные критерии». Если требуется быстро получить рекомендацию — позвоните инженеру по +7 (8043) 337-094, расчёт бесплатный.
Монтаж и обвязка
Монтаж паяного ПТО проще, чем разборного: отсутствуют шпильки и не нужно следить за моментом затяжки. Однако существует ряд условий, без соблюдения которых срок службы аппарата сократится втрое.
Соединения
- Резьбовые (G1/2"–G2"). Это стандарт для всех CB14-CB80. Применяйте ФУМ-ленту либо анаэробный герметик. Не перетягивайте: резьба выполнена в патрубке припоем.
- Паяные (Cu-фитинг). Используется на фреоновых контурах. При пайке во время монтажа нельзя нагревать выше 350 °C, иначе медный припой ПТО расплавится. В качестве теплоотвода применяйте мокрую ветошь.
- Сварные. Для больших моделей CB200 и их аналогов. Здесь также обязательно использовать теплоотвод.
- Фланцевые. Подключение выполняется через переходник-сгон. Применяется для ИТП и промышленных систем.
Обязательная обвязка
- Запорная арматура на всех четырёх портах — чтобы при необходимости отключить аппарат для замены или промывки.
- Сетчатый фильтр Фильтр 200-500 мкм на каждом входе — обязательное условие. Иначе металлическая стружка из системы за неделю засорит каналы 3-5 мм.
- Манометры на входе и выходе каждого из двух контуров — для контроля ΔP и раннего сигнала о загрязнении.
- Термометры либо термопары — чтобы контролировать КПД и режим работы.
- Дренаж в нижней точке — для слива при ремонте.
- Клапан для выпуска воздуха в верхней точке — чтобы удалять воздушные пробки.
- Расширительный мембранный бак в закрытом контуре отопления.
- Изоляция не менее 10-20 мм каучуковой ленты или мата — уменьшает потери тепла на 90 % и предотвращает конденсат в холодном контуре.
Ориентация и крепление
- Вертикальная установка — стандартное решение. Горячий теплоноситель подаётся сверху и выходит снизу; для холодного — наоборот, по схеме противотока.
- Горизонтальное расположение — допустимо, однако усложняет удаление воздуха. Для фреоновых испарителей — категорически не подходит (масло задерживается).
- Крепление — крепление хомутами или на штатных «лапках» (предусмотрены у CB60+). Отступ от стены не менее 100 мм для обслуживания соединений.
- Защита от вибрации — применяйте гибкие шланги либо сильфонные компенсаторы, если насос расположен рядом.
Детальное руководство по монтажу пластинчатых ПТО — «Монтаж теплообменника». По вопросам стандартного ИТП — как работает тепловой пункт.
Эксплуатация и промывка
Для паяного ПТО существует только один метод обслуживания — циркуляционная химическая промывка. Никакой разборки, ультразвука или гидроимпульсной обработки внутри. Это следует учитывать уже при проектировании.
Когда требуется промывка: признаки
- ΔP увеличился на 30 % при неизменном расходе насоса.
- Температура на выходе вторичного контура снизилась на 5-10 °C при штатных параметрах первичного.
- КПД (отношение фактического Q к расчётному) опустился ниже 80 %.
- Двухконтурному котлу перестало хватать горячей воды на душ зимой.
- Аппарат эксплуатируется более 2 лет на воде средней жёсткости или жёсткой без водоподготовки.
Технология промывки
- Отсечь отсечь аппарат шаровыми кранами от системы.
- Слить теплоноситель через дренажи.
- Присоединить промывочную станцию (насос + бак 30-100 л) к штатным портам.
- Залить реагент: при медной пайке — слабокислые ингибированные составы (адипиновая, лимонная, сульфаминовая кислоты) с pH не ниже 2. Категорически нельзя соляная, азотная, фосфорная — растворяют медь. См. средства для промывки.
- Циркулировать 1-4 часа при температуре 40-50 °C, периодически меняя направление потока.
- Нейтрализовать слабощелочным составом (тринатрийфосфат 1-2 %).
- Промыть водой до нейтрального pH в сливе.
- Заполнить теплоносителем, выпустить воздух, включить.
Каталог установок для промывки — компактные станции мощностью от 1500 Вт для бытовых систем и до 3 кВт для промышленных. Подробный материал по очистке — «Как промыть пластинчатый теплообменник» и «Промывка теплообменника в котле».
Что НЕ работает
- Чистка щёткой механическим способом — невыполнима, поскольку каналы недоступны.
- Гидро- и пневмоимпульсная обработка — повреждают слабые паяные швы.
- Соляная либо азотная кислота — растворяют медь и выводят аппарат из строя за одну процедуру.
- Так называемая «промывка» проточной водой — удаляет лишь шлам, но не накипь.
Когда каналы наглухо забиты карбонатом кальция (вторая-третья промывка не помогает), остаётся один вариант — замена теплообменника. Для паяных аппаратов это обычная ситуация после 12-15 лет работы на жёсткой воде.
FAQ — частые вопросы
Допустимо ли применять паяный ПТО для отопления частного дома?
Спустя сколько лет требуется замена паяного ПТО?
Почему паяный ПТО не подходит для аммиака?
Допустимо ли подсоединить паяный ПТО к теплосети?
В чём разница между паяным и полупаяным (semi-welded)?
Что за пластины внутри — нержавеющая сталь или титан?
Подойдёт ли паяный ПТО в качестве теплообменника для бассейна?
Во сколько обойдётся паяный ПТО мощностью 50 кВт?
В чём разница между КС НАШ БРЕНД и Alfa Laval CB?
Какой резерв по мощности предусмотреть?
Подбор паяного аппарата — задача инженера
Специалисты ТПЛ-Сервис подберут паяный пластинчатый теплообменник по вашим данным: мощность, температурный график, давление, агрессивность среды. Расчёт бесплатный, как правило занимает 1-2 рабочих часа. На складе есть модели КС НАШ БРЕНД, РИДАН, Alfa Laval, SWEP, Danfoss. Многие позиции отгружаем в день оплаты,
