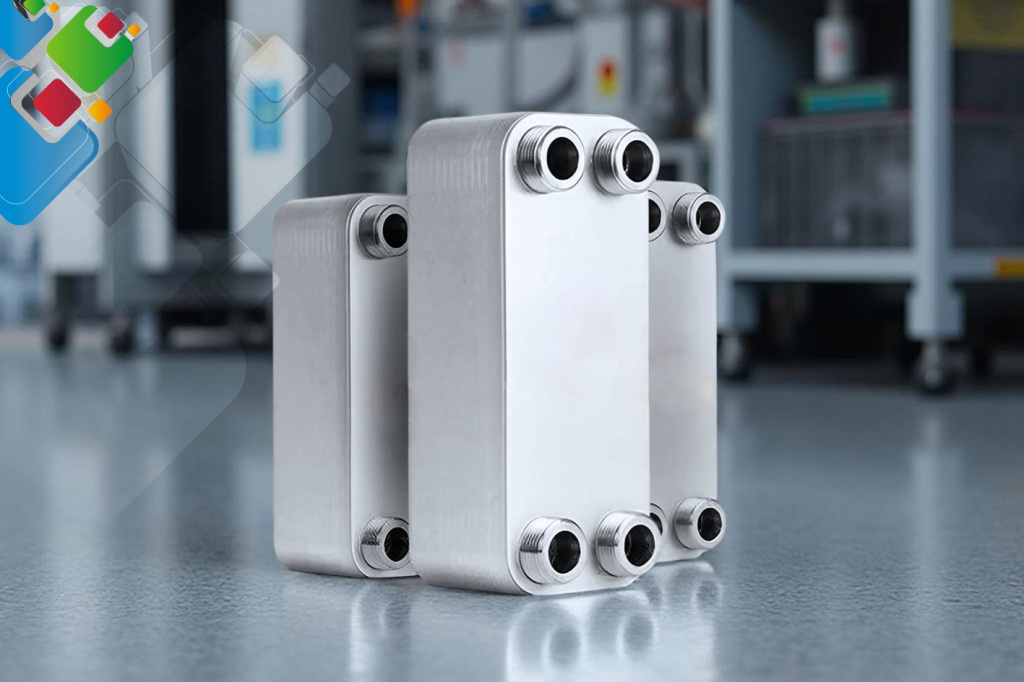

Пластинчатые теплообменники для ГВС
Теплообменники пластинчатого типа (ПТО) — это распространённое решение для подготовки горячей воды в ИТП, ЦТП, котельных и частных домовладениях. Если сравнивать с кожухотрубными и ёмкостными нагревателями, пластинчатые аппараты занимают площадь меньше в 2-4 раза, коэффициент теплопередачи у них выше в 1,5-3 раза, конструкция разбирается для очистки, а срок службы достигает 20+ лет при корректной водоподготовке. Далее разберём: как выбрать ПТО под пиковую нагрузку ГВС, какую схему применить — одно- или двухступенчатую, какие материалы важны для питьевой воды и где удаётся сэкономить 30-40% тепла на возврате.
База нормативов для ГВС: СП, СанПиН и СТ РК
В Республике Казахстан горячее водоснабжение подчиняется строгому набору санитарных и строительных требований. При выборе пластинчатого теплообменника обойти их нельзя: несоответствие обнаружится или во время экспертизы проекта, или в ходе проверок органов санитарно-эпидемиологического контроля. Основные документы приведены далее.
Документ СН РК 4.01-02-2013 — свод правил по внутреннему водопроводу и канализации зданий
Обновлённая версия СН РК В ней заданы параметры воды в местах водоразбора (60-75°C), нормы для смесительных узлов, циркуляционных колец, расчётных расходов и резервирования. При проектировании ИТП для МКД она обязывает держать в точке водоразбора не менее +60°C, чтобы предотвратить легионеллёз.
санитарные правила РК — гигиенические требования, обеспечивающие безопасность систем горячего водоснабжения
Это один из наиболее жёстких нормативов отрасли. Он задаёт границы температуры воды на выходе из системы ГВС — 60-75°C — вне зависимости от источника тепла, категории здания и схемы присоединения. Порог +60°C нужен для подавления Legionella pneumophila, бактерии, вызывающей пневмонию. При +50°C легионелла размножается, при +60°C погибает за минуты, при +70°C — мгновенно.
стандарты ГОСТ и СТ РК, посвящённый услугам жилищно-коммунального хозяйства
Задаёт нормы коммунальной услуги «горячее водоснабжение» для МКД. В нём указаны допустимые суточные отклонения температуры — не больше 3°C ночью и 5°C днём от значения 60°C, — а также суммарная продолжительность перерывов подачи и меры ответственности за несоблюдение параметров.
СН РК 4.02-04-2013, ГОСТ 27590
СП 124 «Тепловые сети» устанавливает графики температур первичного контура (130/70, 150/70, 95/70). СН РК 4.02-04-2013 «Проектирование тепловых пунктов» содержит принципиальные схемы ИТП и ЦТП, в том числе одно- и двухступенчатые варианты ГВС. ГОСТ 27590-2005 определяет ТУ для скоростных водонагревателей и пластинчатых подогревателей в теплоснабжении.
На выходе из теплообменника ГВС обязана держаться стабильно в диапазоне 60-65°C (для запаса расчётно 65°C) в любой точке здания, в том числе наиболее удалённой. Пластинчатый аппарат должен выдавать такую температуру как при минимальном расходе (1-2 м³/ч), так и при пиковом (десятки м³/ч).
Области применения пластинчатых теплообменников ГВС
Кратко: всюду, где требуется довести водопроводную воду до комфортной температуры за счёт любого первичного источника — сетевой воды от ТЭЦ, воды из котельной, теплоносителя частного котла или отработанного тепла. Каталог пластинчатых теплообменников ГВС охватывает модели от 15 кВт (для частного дома) до 50 МВт (для магистрального ЦТП).
Жилой многоквартирный дом
Пиковая нагрузка ГВС составляет 200-1200 кВт, расчёт ведут по количеству квартир и водоразборных точек. Схема обычно двухступенчатая — параллельная или смешанная — ради экономии тепла. Подбираются пластинчатые теплообменники для ГВС разборной конструкции.
Тепловой пункт центрального типа
Обслуживает микрорайон либо группу зданий. Мощность — 1-50 МВт, предусматривают две-три параллельные нитки с резервом. Нередко ставят крупные разборные модели РИДАН НН-100, Alfa Laval M15, Funke FP120.
Котельные на газе и жидком топливе
Блочно-модульная газовая котельная (БМК), готовящая ГВС: пластинчатый теплообменник отделяет контуры котлов от водопроводной воды, защищая котлы от накипи, и даёт возможность применять котлы любого типа — конденсационные, чугунные, стальные.
Таунхаусы и коттеджи
Мощность ГВС — 15-50 кВт. Это замена бойлеру косвенного нагрева. Плюс ПТО в том, что нагрев идёт мгновенно, под текущий расход, без накопительной ёмкости. Обычно берут паяные теплообменники малых типоразмеров.
Отели и SPA-центры
Нагрузка меняется сильно: «утренний пик» (07:00-09:00) даёт превышение среднего расхода в 3-4 раза. Подбор ведут по пику — с буферной ёмкостью либо ПТО с увеличенным запасом поверхности.
Спортивные объекты
Здесь две системы: ГВС для душевых и подогрев воды в чаше. На душевые ставят обычный ПТО, на чашу — особые модели с титановыми пластинами (из-за хлорированной воды). См. теплообменники для бассейнов.
О применении в различных сферах подробнее — в статье «Сферы применения пластинчатых теплообменников». Если нужно разделить контур ГВС и систему отопления — обратите внимание на «Теплообменник для ГВС» и «ГВС от системы отопления».
Какие параметры важны при выборе пластинчатого ТО для ГВС
Выбор ПТО для ГВС — не подход «посчитаем по среднему расходу, и достаточно». Чаще всего начинающие проектировщики занижают пиковую нагрузку. ГВС в этом смысле совсем не как отопление: расход переменный, кратковременно подскакивает в 5-10 раз, а теплообменник должен пережить пик, не потеряв температуру.
1. Максимальный часовой расход воды
Норматив из СН РК 4.01-02-2013. Для МКД его находят по количеству водоразборных точек (Q_h.hr) и коэффициенту часовой неравномерности. Для бытовых ПТО в коттедже берут суммарный расход всех одновременно открытых точек (обычно 0,5-1,2 м³/ч). Подбор делают именно по этому максимуму, а не по среднему.
2. График температур первичного контура
Типичные варианты в Казахстане:
- 130/70°C — устаревшие тепловые сети, график котельных и магистральных ТЭЦ.
- 150/70°C — крупные ТЭЦ, передающие тепло на большие расстояния.
- 95/70°C или 80/60°C — низкотемпературные сети (новые здания, частные дома).
- 110/70°C — компромиссный вариант для многих квартальных систем.
Если температура первичного контура (T1) ниже, а нужная температура ГВС (T_гвс) выше, площадь теплообмена потребуется больше. При графике 95/70 и нагреве воды до 65°C средний температурный напор ΔT_lm снижается до 8-12°C, из-за чего поверхность ПТО растёт на 30-50% по сравнению с графиком 130/70.
3. Схема присоединения (число ступеней)
Ключевое схемное решение для ГВС в ИТП. Есть три классических варианта:
| Схема | Описание | Экономия | Где применять |
|---|---|---|---|
| 1 ступень | Один ПТО, холодная вода греется напрямую от подачи теплосети | Нет | Здания до 6-9 этажей, маломощные котельные, частные объекты |
| 2 ст., параллельная | Два ПТО (предварительная ступень + основная). Холодная вода нагревается теплом обратки отопления | 15-25% | Обычно для МКД 9-25 этажей, новых зданий |
| 2 ст., смешанная | Более сложная схема: регулирующий клапан и переключение потоков | 25-40% | Большие ЦТП, объекты, где ГВС занимает значительную долю общей нагрузки |
4. Сопротивление по гидравлике
Потери давления (ΔP) со стороны ГВС обычно держат в пределах 20-40 кПа (2-4 м вод. ст.), чтобы не «съесть» городской напор в водопроводе. Со стороны теплоносителя допустимо 30-60 кПа. Чем меньше площадь, тем выше сопротивление, поэтому приходится искать баланс между габаритами и мощностью насосов. См. «Тепловой расчёт пластинчатого теплообменника».
5. Номинальное давление PN и температурный класс
В ГВС обычно применяют PN10 или PN16. Если магистральные тепловые сети работают с давлением 12-16 бар, берут PN16-PN25. Температурный класс пластин и уплотнений обязан выдерживать максимальную температуру теплоносителя (как правило, до 150°C в подающем трубопроводе).
Предусматривайте 10-20% запаса поверхности теплообмена к расчётной величине. Так вы компенсируете постепенное «загрязнение» пластин со стороны ГВС (накипь, биоплёнка) и удержите номинальную мощность 5-7 лет до очередной разборки на сервис.
Как рассчитать пластинчатый теплообменник для ГВС
Для теплового расчёта нужны три исходных параметра: пиковая нагрузка ГВС, температура холодной воды и требуемая температура ГВС на выходе. Затем выбирают температурный график теплоносителя и вычисляют поверхность теплообмена.
Шаг 1. Тепловая нагрузка
Основная формула:
где:
Q — нагрузка по теплу, кВт
G — максимальный расход воды, кг/с
c — удельная теплоёмкость воды, 4,19 кДж/(кг·°C)
ΔT — температурный перепад между T_гвс и T_хв, °C
k_зап — запас по мощности, принимаемый 0,1-0,2
Возьмём дом с максимальным водоразбором 25 м³/ч (это 6,94 кг/с), подогрев от 5 до 65°C и резерв 15%. Тогда Q = 6,94 × 4,19 × 60 × 1,15 = 2 003 кВт (порядка 2 МВт).
Этап 2. Среднелогарифмический температурный напор
Если график 130/70, а ГВС 5/65, то ΔT_большой = 130 − 65 = 65°C, ΔT_малый = 70 − 5 = 65°C, значит ΔT_lm = 65°C. Для 95/70: ΔT_большой = 95 − 65 = 30, ΔT_малый = 70 − 5 = 65, отсюда ΔT_lm = 47,5°C. Отсюда видно: снижение температурного напора заставляет резко наращивать площадь.
Этап 3. Поверхность теплообмена
где:
F — поверхность теплообмена, м²
k — коэффициент теплопередачи, для ПТО составляет 3000-7000 Вт/(м²·K)
ΔT_lm — среднелогарифмический температурный напор, °C
β — поправка на загрязнение, 0,75-0,9
В нашем случае (Q = 2000 кВт, ΔT_lm = 65, k = 5000, β = 0,85) F = 2 000 000 / (5000 × 65 × 0,85) = 7,24 м². Такой результат даёт пакет из 60-80 пластин RIDAN НН-50 либо Alfa Laval M6.
Bar chart: характерные мощности ГВС для различных объектов
Развёрнутую методику с примерами под разные объекты и температурные графики ищите в отдельной статье «Тепловой расчёт теплообменного аппарата». Когда логика подбора оборудования не совсем ясна, начните с общего обзора «Выбор теплообменного аппарата» и подробной версии.
Пластины и уплотнения для горячего водоснабжения: материалы
В большинстве водопроводных систем присутствуют хлориды (Cl−): от 50 мг/л в мягкой воде до 300+ мг/л в жёсткой воде и там, где используют скважины. Хлориды провоцируют питтинговую и щелевую коррозию аустенитных нержавеющих сталей. От выбранного материала зависит срок службы ПТО — 5 или 25 лет.
AISI 304 (08Х18Н10) — стандартная нержавеющая сталь
Подходит лишь при Cl− менее 50 мг/л и нагреве не выше 60°C. Для ГВС в Казахстане это обычно рискованное решение. Если Cl− 100-200 мг/л, через 2-3 года на пластинах возникают точечные язвы, особенно у «горячего» патрубка.
AISI 316L (03Х17Н14М3) — рекомендуемый стандарт
В составе 2-3% молибдена, поэтому выше стойкость к питтингу в средах с хлоридами. Можно применять при Cl− до 200 мг/л и температуре до 70°C. Типовой материал пластин ПТО для ГВС в Казахстане. У РИДАН, Alfa Laval и Funke пластины 316L идут как базовый вариант для контура ГВС. О таких моделях подробнее — в статье «Нержавеющие теплообменники».
Титан Grade 1 (ВТ1-0) — вариант для агрессивных сред
Выдерживает любые концентрации хлоридов, морскую воду и активный хлор. Используется в бассейнах (при обработке NaOCl или гипохлоритом), на морских курортах, в системах с сильно минерализованной артезианской водой. Стоит в 4-6 раз дороже 316L, однако в особых условиях это единственное надёжное решение.
SMO 254 / Hastelloy — особые сплавы
Применяются для геотермальных и технических вод с очень высоким солесодержанием. В ГВС встречаются редко — лишь на уникальных объектах с агрессивным источником. Цена в 8-12 раз выше 316L.
Уплотнения: EPDM для питьевой воды
EPDM (этилен-пропилен-диеновый каучук) — в большинстве систем единственный эластомер, сертифицированный для питьевой воды. Есть санитарные допуски (Russian DIN, NSF, KTW). Постоянная рабочая температура 130-140°C, импульсная 150-160°C. NBR (нитрильный каучук) для ГВС не подходит — нет санитарного сертификата на контакт с питьевой водой. FKM/Viton — для агрессивных промышленных сред, не для ГВС.
При скважине или жёсткой воде (общая жёсткость выше 7 мг-экв/л) выбирайте только пластины AISI 316L, уплотнения EPDM и умягчение до ПТО. Выигрыш 20-30% на материале AISI 304 обернётся выходом ПТО из строя через 3-4 года.
Варианты подключения: 1, 2 и 2-смешанная
Выбор схемы определяется экономикой и сроком окупаемости. Двухступенчатые варианты дороже при монтаже (два ПТО, дополнительные клапаны, регулятор, иногда насос), но дают экономию теплоносителя 15-40% на «возврате», подогревая холодную воду теплом обратки отопления. Там, где ГВС занимает большую долю нагрузки, выгода заметна.
Одноступенчатый вариант
Самый простой случай: холодная вода проходит один ПТО и нагревается до 60-65°C прямо от подачи теплосети. Тепло обратки отопления сбрасывается в обратку теплосети без использования. Такой вариант подходит для малых объектов (коттеджи, небольшие МКД) и частных котельных со своим теплоносителем.
Двухступенчатая параллельная схема
Здесь два ПТО: предварительный (I ступень) и основной (II ступень). Холодная вода сначала проходит I ступень и греется обраткой отопления с 5 до 25-35°C. Затем во II ступени догревается подачей теплосети до 60-65°C. Параллельной схема называется потому, что тепло в I ступень поступает с обратки отопления параллельным потоком, без переключений. Экономия 15-25%: часть нагрева ГВС покрывается «бесплатным» теплом обратки.
Двухступенчатая смешанная (последовательная) схема
Более сложный вариант с регулирующим клапаном на выходе подачи теплосети. В отопительный период работает «параллельно» (как выше), а в межсезонье и при пиках ГВС часть подающего теплоносителя через регулятор подмешивается в I ступень, повышая её мощность. Экономия 25-40%, но нужна более сложная автоматика и проектирование.
SVG-схема параллельной двухступенчатой системы ГВС
Детали оптимального проектирования ИТП и основ работы теплового пункта — в статьях «Как работает ИТП», «Основы работы теплового пункта» и «Что даёт установка ИТП».
Decision Tree: 1 ступень или 2?
Марки и модели для ГВС
В сегменте ГВС-теплообменников на казахстанском рынке работает 5-7 основных производителей. Бренды, широко представленные в РК — РИДАН (бывший Danfoss Heating), ЭТРА, ТТАИ, ТИЖ, КС. Импортные — Alfa Laval (Швеция), Funke (Германия), Kelvion (Германия). У всех есть линейки для коммунальной теплоэнергетики.
| Бренд | Линейки для ГВС | Мощность, кВт | Особенности |
|---|---|---|---|
| РИДАН | НН-04, НН-14, НН-21, НН-50, НН-100, НН-300 | 50-30000 | Российская сборка, полная совместимость со старыми НН Danfoss, оперативная поставка |
| Alfa Laval | M3, M6, M10, M15, T8, T10 | 30-50000 | Отраслевой эталон, системы автоматизации AlfaQ, высокая цена пластин и уплотнений |
| Funke | FP04, FP09, FP14, FP19, FP41, FP120 | 50-20000 | Немецкое качество, фокус на ИТП и квартальных котельных |
| Kelvion (GEA) | NT50, NT100, NT150, NT250, NT350 | 100-50000 | Заметная позиция в крупных ЦТП, индивидуальные исполнения под проект |
| КС НАШ БРЕНД | КС-05, КС-10, КС-30, КС-65 | 30-3000 | Изготовление ТПЛ-Сервис: пластины 316L, EPDM, поставка по РК за 5-15 дней, гарантия 24 мес. |
| ЭТРА | ЭТРА-30, ЭТРА-95, ЭТРА-220 | 50-15000 | Производитель из России, госзаказы, длительные сроки поставки |
| ТТАИ | ТТАИ-30, ТТАИ-95 | 30-3000 | Особые титановые версии, специальные ПТО для бассейнов |
Для типового МКД с пиковой нагрузкой 700-1200 кВт лучше всего подходят: РИДАН НН-50 (по одному на ступень + НН-21 на предступень), либо Alfa Laval M6 + M3, либо Funke FP14 + FP09. Все они есть в общем каталоге пластинчатых теплообменников а также в отдельной подборке для ГВС.
О различиях конструкций теплообменников разных типов — в статье «Паяные и разборные теплообменники: сравнение» и «Разборные пластинчатые теплообменники». Если предстоит замена действующего ТО — «Как заменить теплообменник».
Монтаж и обвязка пластинчатого ТО для ГВС
Грамотная обвязка продлевает межсервисный интервал в 2-3 раза. Экономия на обвязке и работа ПТО «голым», без фильтра и регулятора, обычно приводит к поломке теплообменника за 1-2 года.
Что обязательно ставить на стороне ГВС
- Грязевик-фильтр устанавливается на линии холодной воды (размер ячейки 0,5 мм и менее) — не пропускает песок и окалину, поступающие из водопровода.
- Клапан обратный монтируется на холодной воде — не даёт горячей воде перетекать обратно в холодный трубопровод.
- Бак расширительный объём 10-25 л — сглаживает температурное расширение горячей воды в контуре.
- Клапан предохранительный настройка 7-10 бар — предохраняет систему от избыточного давления.
- Насос циркуляционный ГВС (применяется в МКД, отелях и на любых объектах с протяжёнными циркуляционными контурами) — гоняет воду по стоякам, чтобы даже у самого удалённого крана шла горячая вода.
- Клапан термостатический ставится после ПТО — удерживает ГВС в пределах 60-65°C независимо от изменений расхода.
Обязательная арматура и обвязка со стороны теплоносителя
- Сетчатый фильтр (с более крупной ячейкой, до 1 мм) устанавливается на подающем трубопроводе теплосети.
- Клапан регулирующий с электроприводом (Belimo, Honeywell, Danfoss/РИДАН) — получает команды от контроллера по показаниям датчика температуры ГВС.
- Краны шаровые монтируются на входе и выходе обоих контуров ПТО — позволяют проводить обслуживание, не сливая всю систему.
- Краны дренажные нужны, чтобы слить теплоноситель перед разборкой ПТО.
- Термометры и манометры устанавливаются на входе и выходе обоих контуров — помогают выявлять загрязнение и выполнять настройку.
Порядок монтажа: 7 этапов
Детальное руководство по монтажу — «Установка теплообменника» и «Присоединение теплообменника». Как работает пластинчатый аппарат, подробно описано в «Как работает теплообменник».
Накипь в системе ГВС — основной противник ПТО
Отложения на пластинах ГВС-теплообменника — не отдалённая перспектива. Они образуются прямо сейчас, ежесекундно, как только вода нагревается выше 50°C. Слой накипи толщиной 0,5-1 мм уменьшает теплопередачу пластинчатого ТО на 25-40%, из-за чего ПТО работает с перегрузкой и расходует больше теплоносителя.
Природа отложений
Когда вода нагревается, бикарбонат кальция Ca(HCO₃)₂ распадается на нерастворимый карбонат CaCO₃, CO₂ и H₂O. CaCO₃ выпадает на горячих поверхностях. Интенсивность процесса растёт с температурой нагрева и жёсткостью воды. Практика показывает: при жёсткости 5 мг-экв/л слой 0,1 мм формируется за 6 месяцев; при 10 мг-экв/л — за 2-3 месяца.
Как понять, что ПТО ГВС загрязнён
- При максимальной нагрузке ГВС падает до 55-58°C, хотя ранее держалась на 65.
- Разница температур со стороны теплоносителя стала меньше — тепло не успевает передаваться.
- Потери давления в контуре ГВС увеличились на 30-50% по сравнению с исходными.
- Клапан регулирования теплоносителя почти всегда открыт: модуляция ухудшилась, регулировочный диапазон исчерпан.
Способы решения: водоподготовка перед ПТО
- Умягчение натрий-катионированием — лучший вариант для объектов, где жёсткость выше 5 мг-экв/л. Остаточная жёсткость снижается до 0,1-0,3 мг-экв/л, накипь почти не появляется. Недостаток — требуется регулярная регенерация NaCl.
- Обработка магнитная или электромагнитная — меняет форму кристаллов кальция, поэтому накипь не удерживается на поверхностях. Решение простое и работает при умеренной жёсткости (до 7 мг-экв/л).
- Ввод антинакипина дозированием (полифосфаты, аминофосфаты) — удерживает соли в растворённом виде и не даёт им осаждаться. В ГВС допускаются только реагенты с пищевым сертификатом.
- Регулярная промывка без разборки CIP-установкой каждые 1-2 года — через ПТО прогоняют раствор лимонной или сульфаминовой кислоты. См. «Промывка пластинчатого теплообменника» и реагенты для промывки.
- Чистка с разборкой каждые 5-7 лет — пластины снимают и промывают вручную щёткой. См. «Промывка теплообменных аппаратов» и «Промывка теплообменника для котла».
Сопоставьте плату за теплоэнергию ИТП «до промывки» и «спустя 2 недели после». Чистый ПТО при той же температуре ГВС позволяет сэкономить 10-15% теплоносителя, а это покрывает стоимость одной CIP-промывки уже за отопительный сезон.
8 ошибок в подборе ТО для ГВС
Ещё по теме выбора и здравого смысла — «Почему менеджер не называет цену теплообменника сразу» а также общая подборка FAQ «Вопросы и ответы».
FAQ — популярные вопросы о ПТО для ГВС
Какую температуру ГВС обязан выдавать пластинчатый теплообменник?
Чем отличаются паяный и разборный ПТО для ГВС?
Какой срок службы у пластинчатого теплообменника ГВС?
Что предпочесть для частного дома: ПТО или бойлер косвенного нагрева?
Какой мощности требуется ПТО для квартиры?
С какой периодичностью следует промывать ПТО ГВС?
Допустимо ли применять один ПТО сразу для отопления и ГВС?
Как поступить, если температура ГВС снизилась?
Какие модели РИДАН подойдут для МКД на 100 квартир?
Из чего состоит подбор ПТО в ТПЛ-Сервис?
Инженер ТПЛ-Сервис подберёт ТО для ГВС за 30-60 минут
Укажите параметры: вид объекта (МКД, ЦТП, котельная, дом, гостиница), пиковую нагрузку ГВС в м³/ч либо кВт, температурный график первичного контура, нужную схему подключения (1, 2 или 2-смешанная) и бюджет. В течение 30-60 минут инженер пришлёт расчёт, опросный лист со спецификацией пластинчатого теплообменника, обвязку и варианты по 2-3 брендам (РИДАН, Alfa Laval, Funke, КС НАШ БРЕНД) с ценами и сроками.
Каталоги, которые можно изучить самостоятельно: полный перечень ТО для ГВС, пластинчатые теплообменники ГВС, пластинчатые — общий раздел, паяные пластинчатые теплообменники, сводный каталог. Также могут пригодиться: пластины, уплотнительные элементы для обслуживания, техника для промывки.
