Теплообменник для котла

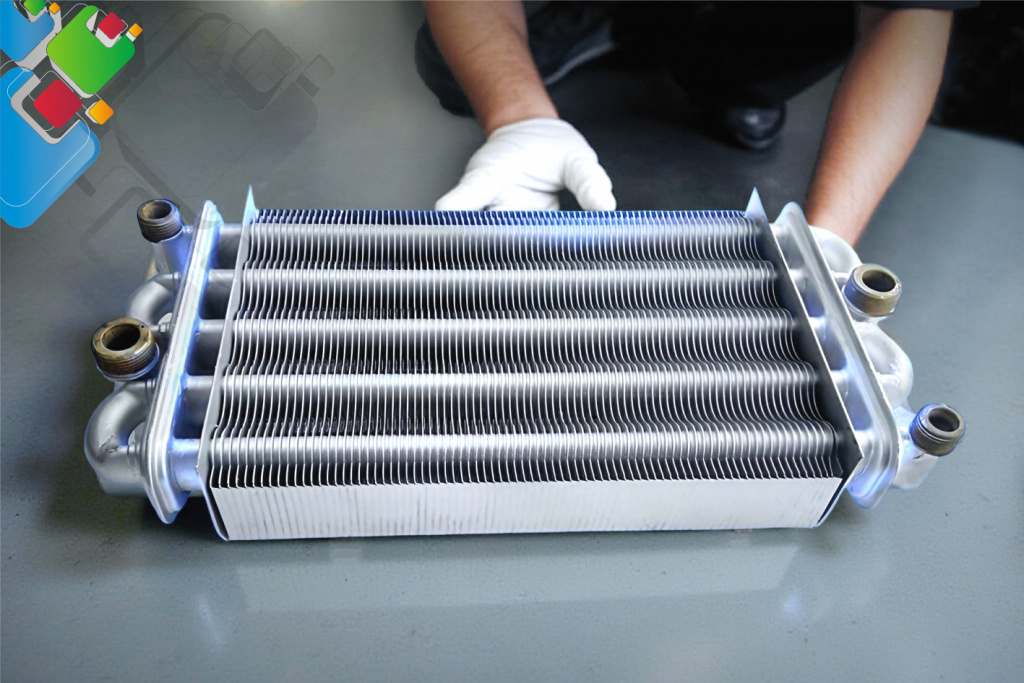

Теплообменник для котла — выполняет роль связующего звена между контуром котла и отопительной системой: предотвращает попадание загрязнений и кислорода в котёл, даёт возможность заливать антифриз лишь во вторичный контур, облегчает техобслуживание. В данном материале расскажем, как выбрать теплообменник для котла на газу, твёрдом топливе, пеллетах, электричестве или дизеле мощностью 5–500 кВт, как определить необходимый запас, какие материалы и соединительные элементы предпочесть, а также обзор производителей РИДАН, ЭТРА, КС, Alfa Laval, SWEP, Danfoss и стандартные схемы с антифризом, гидрострелкой и ИТП.
Для чего нужен теплообменник между котлом и системой
Сердце котельной — это котёл, и обращаться с ним следует аккуратно. В обвязке теплообменник работает как «разделительный фильтр» между котловым и отопительным контурами: через первичный контур циркулирует котёл, через вторичный — потребители (радиаторы, тёплый пол, бойлер ГВС). Между ними устанавливают пластинчатый или кожухотрубный теплообменник, который передаёт тепло, но задерживает грязь, кислород и агрессивные присадки.
Такая гидравлическая развязка одновременно закрывает три инженерные задачи: оберегает котёл, разъединяет контуры по давлению и расходу, даёт возможность заливать антифриз только там, где это действительно необходимо.
Три главных довода в пользу установки ТО на котёл
- Защита от грязи и шлама. В старой отопительной разводке скапливаются ржавчина, окалина, накипь и магнетит. Теплообменник не пропускает эту взвесь в уязвимый пластинчатый узел настенного котла или в чугунные секции напольного.
- Антифриз заливается исключительно во вторичный контур. Многие изготовители котлов (в первую очередь газовых конденсационных) не допускают пропиленгликоль в первичном контуре — иначе гарантия аннулируется. Если стоит разделительный ТО, гликоль циркулирует в отопительной системе, а в котле остаётся чистая вода.
- Гидравлическая развязка. За поток через котёл отвечает его встроенный насос, а за движение в отопительной системе — отдельные циркуляционные насосы. Они не конфликтуют между собой, поэтому не появляются гидроудары и не срывается пламя горелки.
Кроме того, теплообменник кислородной защиты необходим в системах с диффузионно проницаемыми трубами (к примеру, металлопластиковыми тёплыми полами без EVOH-барьера): в противном случае кислород проникает через стенку, окисляет металл и выводит котёл из строя за 3–5 лет. Больше деталей — в статье теплообменник водяного типа для системы отопления.
Нормативная база. Проектирование котельных и индивидуальных тепловых пунктов ведётся по СН РК 4.02-04-2013 «Тепловые сети», СН РК 4.02-01-2011 «Отопление, вентиляция и кондиционирование» и СН РК 4.02-04-2013 «Проектирование тепловых пунктов». Подбор теплообменников выполняется согласно стандартам ГОСТ и СТ РК и ГОСТ 27590, а также СТ РК.
Принцип простой: котёл при помощи встроенного насоса нагревает малый контур воды; в теплообменнике эта вода передаёт тепло вторичному контуру, направляющемуся к потребителям. Смотрите также практическое руководство — монтаж и подключение теплообменника.
Выбор типа теплообменника для конкретного котла
Для котлов мощностью 5–500 кВт обычно используют три конструктивных варианта: паяные пластинчатые (ПТО), разборные пластинчатые и кожухотрубные. Что выбрать — зависит от мощности, потребности в обслуживании и свойств теплоносителя.
- Домашние и небольшие коммерческие котельные
- Пайка медью либо никелем
- Малогабаритные, настенные, рядом с котлом
- Не разбираются: возможна лишь химическая промывка
- PN 16–30 бар, до +200°C
Каталог паяных →
- Котельные средней и большой мощности, ИТП
- Уплотнения NBR / EPDM
- Разбираются, чистятся, пластины заменяются
- Гибкая компоновка с учётом роста нагрузки
- PN 10–25 бар, до +160°C
- Промышленные котельные и ТЭЦ
- Повышенные давление и температура
- Загрязнённые среды, пар
- Ресурс 25–30 лет
- PN 16–40 бар, до +300°C
Когда брать какой
В большинстве частных домов и квартир ставят паяный ПТО мощностью 20–60 кВт. Для котельной коттеджного посёлка, гостиницы, бассейна или школы подойдёт разборный ПТО на 100–500 кВт. Предприятию с собственной ТЭЦ или паровым котлом нужен кожухотрубный. Детальное сопоставление паяных и разборных теплообменников.
Отдельная категория — паяные ПТО, выполненные с медной пайкой: лучше всего работают с водой и гликолями, однако не годятся для аммиака и ряда хладонов. При более жёстких требованиях выбирают никелевую пайку.
Подбор теплообменника в зависимости от типа котла
У каждого котла свой нрав: настенный газовый чувствителен к расходу, твердотопливному нужна защита от пиковых температур, пеллетному — стабильность при модуляции. Далее — подбор для шести наиболее распространённых типов.
Настенный газовый (12–35 кВт)
Такой котёл обслуживает квартиру или небольшой дом. В нём уже имеются встроенный пластинчатый блок ГВС и насос, так что наружный разделительный ТО устанавливают ради защиты от загрязнённой старой разводки либо для заливки антифриза. Хватит паяного ПТО на 15–30 кВт с резьбой G3/4 или G1, медной пайкой, AISI 316L. Оптимальны паяный ТО для отопления модели серии РИДАН РС либо Alfa Laval CB.
Напольный газовый (35–150 кВт)
Котлы для крупного дома, гостевого дома, мини-гостиницы. В этом случае разделительная схема с ТО уже предпочтительна — особенно когда разводка по этажам отличается (радиаторы 80°C, тёплый пол 45°C). Выбирают паяный агрегат на 50–120 кВт с резьбой G1¼ — G1½ либо разборный начальной серии.
На твёрдом топливе (15–80 кВт)
При сжигании дров и угля температура резко скачет: пиковые 90–95°C на выходе котла, затем провалы. В такой ситуации ТО оберегает чувствительные тёплые полы и алюминиевые радиаторы от перегрева. Обязательно предусматривают буферную ёмкость 25–50 л на 1 кВт мощности. Паяный или разборный ПТО на 30–80 кВт, а также группа безопасности с защитным клапаном 3 бар.
Пеллетный (25–150 кВт)
Пеллетный котёл изменяет мощность в диапазоне 30–100% от номинала. Когда ТО подобран впритык, на минимальной мощности температура подачи падает. Поэтому закладывают запас 1.15 от номинала и выбирают пластины с увеличенной площадью теплообмена. Как правило, это паяный ТО на 40–150 кВт, AISI 316L при пеллетах с повышенной зольностью.
Электрический (5–60 кВт)
Для электрокотла основной риск — солевой налёт на ТЭНах при жёсткой воде. Разделительный ТО сохраняет ТЭНы в чистой деминерализованной воде, а потребители получают тепло по вторичному контуру. Паяный вариант на 8–60 кВт, AISI 316L.
Дизельный (30–200 кВт)
Дизельные котлы по принципу близки к напольным газовым, однако чаще используются в загородных домах без газа и зимой простаивают неделями, поэтому антифриз в системе обязателен. Паяный или разборный ТО на 50–200 кВт.
Детальный разбор применения в коттедже — в статье теплообменник для отопительной системы частного дома и теплообменный аппарат для частного дома.
Определение мощности теплообменника для котла
Основное правило: мощность ТО обязана быть не меньше мощности котла плюс запас 5–15%. Такой запас компенсирует снижение эффективности из-за небольшого загрязнения и погрешностей температурного графика.
Формула подбора
Qто = Qкотла × (1.05 — 1.15)
где Qкотла — паспортная тепловая мощность котла, кВт.
Какие данные требуются для точного расчёта
- Q (кВт) — мощность котла либо максимальная нагрузка отопительной системы
- T1 / T2 — температурный график первичного контура котла (к примеру, 80/60°C)
- t1 / t2 — температурный график вторичного контура (к примеру, 75/55°C для радиаторов либо 45/35°C для тёплых полов)
- Среда — вода либо гликоль и его концентрация (оказывает влияние на теплоёмкость и вязкость)
- ΔP max — допустимые потери напора, как правило ≤ 30 кПа на сторону
- PN — рабочее давление в системе, бар
Пример: выбор ТО для газового котла мощностью 50 кВт
- Qкотла = 50 кВт, T1/T2 = 80/60°C, t1/t2 = 75/55°C, теплоноситель — вода
- Запас 10%: Qто = 50 × 1.1 = 55 кВт
- ΔTсредний = ((80-75) + (60-55)) / 2 = 5°C — узкий температурный график, требуются эффективные пластины
- Выбор: паяный 60 кВт, около 30 пластин, AISI 316L, медная пайка, резьба G1¼
- Проверка: ΔP < 25 кПа, скорость потока 0.3–0.5 м/с
Если параметры неясны — пришлите опросный лист, и специалист ТПЛ-Сервис выполнит расчёт ТО за 30–60 минут. Подробности методики — в статье расчёт теплообменника на тепловую нагрузку.
Поправка на антифриз
Пропиленгликоль 30–40% уменьшает коэффициент теплопередачи примерно на 10–15% и повышает потери давления на 15–20%. Поэтому при гликоле во вторичном контуре закладывают не 10%, а 15–20% запаса. Перечень подходящих смесей — теплоносители для отопительных систем.
Материалы для пластин и припоя
В 99% котельных задач достаточно двух марок нержавеющей стали и медной пайки. Однако встречаются случаи, требующие отхода от стандарта: к примеру, при применении чистящих присадок, мягкой воды с низким pH или морской воды для теплового насоса.
| Материал | Применение | Не подходит |
|---|---|---|
| AISI 304 | Обычная вода температурой до 60°C, отопление, ГВС с мягкой или нейтральной водой, пропиленгликоль до 50% | Хлориды > 50 мг/л, кислотные среды, морская вода |
| AISI 316L | Пеллетные котлы с агрессивным конденсатом, пищевые задачи, жёсткая вода и ГВС с хлоридами до 200 мг/л | Длительный контакт с морской водой, концентрированные кислоты |
| Титан Grade 1 | Бассейны с хлором или бромом, морская вода, химические среды | Плавиковая кислота, сухой пар |
| Медная пайка | Минеральные масла, вода, гликоли, фреоны R134a/R410a | Кислоты, аммиак (NH3), морская вода |
| Никелевая пайка | Агрессивные среды, аммиак, деионизированная вода | — |
Под котёл в большинстве ситуаций берут пластины AISI 316L и медную пайку. Такой вариант считается золотым стандартом. Больше информации — теплообменное оборудование из нержавейки.
Прокладки для разборных ТО
- NBR — резина на основе нитрила, до +110°C, более доступная по цене, для бытового отопления
- EPDM — этилен-пропиленовый каучук, до +150°C, применяется в ГВС и системах с гликолем как стандарт
- FKM (Viton) — фторкаучук, до +180°C, для агрессивных сред
Присоединения: пайка, резьба, фланцы
Присоединительный тип выбирают, ориентируясь на диаметр котлового трубопровода и место установки. Далее приведены стандартные размеры подключения для котельных до 500 кВт.
| Тип | Размеры | Мощность | Применение |
|---|---|---|---|
| Резьбовое внутр. | G3/4 — G1¼ | 5–60 кВт | Малые напольные и настенные котлы |
| Резьбовое наружн. | G1½ — G2 | 60–150 кВт | Средние котельные и напольное оборудование |
| Фланцевое | DN25 — DN100 | 100–500 кВт | ИТП, промышленные котельные |
| Под пайку | Cu 22, 28, 35 мм | 10–60 кВт | Тепловые насосы, кондиционеры, фреоновые ТО |
При типовой замене или модернизации старой системы инженер подбирает теплообменник под уже существующие диаметры обвязки, чтобы не переделывать котельную целиком. Если система делается с нуля, лучше сразу предусмотреть фланцы — тогда при росте нагрузки не возникнет ограничения по пропускной способности.
Бренды, применяемые в котельных
Все бренды можно разделить на две категории: локальные и отечественные (быстрые сроки, гарантия в РК, запчасти в наличии) и зарубежные премиальные (Alfa Laval, SWEP, Danfoss — долгая история, гарантия производителя).
В линейке ТПЛ-Сервис представлены паяные и разборные ПТО для котлов 5–500 кВт. Полностью локализованы, AISI 316L, медная пайка, гарантия 5 лет, сервис и замена пластин в Казахстане.
Паяные ПТО мощностью 10–300 кВт. После локализации — аналог Danfoss XB.
Разборные ПТО 50–2000 кВт, для ИТП и ГВС. Стандартное решение городских котельных.
Кожухотрубные теплообменники отечественного производства.
Паяные ПТО CB14–CB300 — от настенных котлов до коммерческих объектов. Качество из Швеции.
Серии B5, B10, B25 — наиболее компактные паяные модели. Нередко встраиваются в котлы премиум-класса.
XB06–XB70 — применяются в ИТП и крупных котельных. После санкций поставляются под маркой РИДАН.
Пластинчатые разборные теплообменники премиум-класса для крупных промышленных котельных.
Выбирая бренд, обращают внимание на гарантию, доступность сервиса, наличие запчастей (особенно уплотнений), сроки поставки и реальную стоимость. КС — лучшее сочетание для 90% бытовых и средних коммерческих задач, а теплообменник отгружается за 1–3 дня со склада в Казахстане.
В статье рассказали, почему менеджер не озвучивает цену сразу: для подбора ТО это обычная практика. почему менеджер не озвучивает цену сразу.
Варианты подключения теплообменника к котлу
Для частных и коммерческих котельных востребованы три схемы: антифриз во вторичном контуре, подключение через гидрострелку и через индивидуальный тепловой пункт (ИТП).
Вариант 1: антифриз во вторичном контуре
Так часто делают в частных домах для сезонного проживания. Через котёл в первичном контуре идёт обычная вода. В отопительном контуре — пропиленгликоль 30–40%, не замерзающий до -25°C. Это защищает систему от разморозки, а котёл остаётся «чистым».
- Котёл — расширительный бачок 1 — насос 1 — паяный ТО — снова в котёл
- Радиаторы или тёплый пол — расширительный бачок 2 — насос 2 — ТО — обратно
- Для каждого контура — собственная группа безопасности с манометром и термометром
Схема 2: с гидрострелкой
Когда теплообменник необязателен, а требуется только разделить гидравлику, используют гидрострелку. ТО же ставят, если нужна дополнительная полная развязка по давлению и средам. Нередко делают каскад из 2–3 котлов на одну стрелку, а затем теплообменник на каждый коллектор отдельно (радиаторы, тёплый пол, бассейн, ГВС).
Схема 3: через ИТП
В зданиях со своей котельной и разветвлённой системой применяют ИТП с теплообменниками для отопления и ГВС. Детали: как устроен тепловой пункт и принципы его работы и что даёт монтаж ИТП.
Обвязка и установка теплообменника у котла
Теплообменник сам по себе — пассивный элемент, однако его обвязка определяет срок службы. Если группа безопасности собрана неверно, ТО проработает не больше 2–3 лет: закисляется, забивается шламом или страдает от гидроударов.
Что обязательно входит в обвязку
- Расширительный бак (на каждый контур отдельно): 10% от объёма контура, если вода, 15% — если гликоль.
- Предохранительный клапан На каждом контуре — 3 бар, сброс в дренаж.
- Манометры на каждой стороне до и после ТО.
- Термометры по обеим сторонам на входе и выходе — чтобы диагностировать засор.
- Магнитные / сетчатые фильтры с каждой стороны перед ТО: 250–500 мкм.
- Шаровые краны до и после ТО, чтобы можно было промыть без слива всей системы.
- Воздухоотводчики в верхних точках — иначе в ТО попадёт воздух.
- Узел автоматической подпитки нужен для поддержания давления.
Пошаговая инструкция — как подключить теплообменник.
Промывка котельного ТО
Раз в 2–4 года ТО надо промывать химией: накипь и магнетит снижают теплопередачу. Признак — разница температур до/после теплообменника растёт. Технология: подключают станцию промывки, циркулируют раствор лимонной или сульфаминовой кислоты 5–8% 4–8 часов. Подробнее: как промыть теплообменник котла, общие принципы промывки и что нужно для промывки.
Когда промывка не даёт результата, теплообменник нужно менять. Признаки и порядок действий — в статье почему приходится менять водяной теплообменник и замена теплообменника.
8 ошибок при подборе ТО для котла
Теплообменник без запаса трудится на пределе. Даже небольшой засор или рост температуры обратки снижает эффективность на 20–30%, и котёл начинает тактовать. Закладывайте 10–15%.
Многие производители не разрешают гликоль в котле (особенно в настенных конденсационных). Гарантия при этом снимается. Если поставить разделительный ТО, вопрос решается.
Из старой системы шлам, накипь и магнетит способны за месяц забить пластины. Обязательны сетчатый фильтр 250 мкм и магнитный сепаратор.
Если потоки идут параллельно, КПД теплообмена падает на 30–40%. Подача котла = вход в ТО, обратка системы = выход через противоположный угол.
Разделительная схема нужна для независимого расхода. При экономии на втором насосе развязка пропадает, и котёл продолжает «дышать» гидравликой системы.
В регионах с жёсткой водой повышен уровень хлоридов — 304 за 3–5 лет покрывается пятнистой коррозией. Берите 316L.
Если нет 4 термометров (на входе и выходе с двух сторон), нельзя определить необходимость промывки. Четыре термометра стоят недорого и окупаются за год.
Запас в два раза = увеличенный ТО, там низкая скорость теплоносителя, появляются отложения и эффективность резко падает. Нужен запас 10–15%, не более.
10 ответов на вопросы по ТО для котла
Нужно ли устанавливать ТО, если настенный котёл уже имеет встроенный теплообменник?
Что выбрать для дома — паяный или разборный ТО?
Какой запас по мощности нужен?
Допустимо ли подключить теплообменник напрямую между котлом и бассейном?
Какие присоединительные диаметры имеет теплообменник для настенного котла мощностью 24 кВт?
С какой периодичностью нужно промывать теплообменник котла?
Можно ли использовать паяный теплообменник с твердотопливным котлом?
Допускается ли горизонтальная установка теплообменника?
Какая цена теплообменника для бытового котла на 24 кВт?
В чём заключается принцип действия теплообменника?
Подберём теплообменник для котла за 30–60 минут
Специалисты ТПЛ-Сервис выполняют подбор теплообменника для котла с любой мощностью — от настенного 24 кВт до промышленной котельной 5 МВт. Укажите модель котла, мощность, температурный график подачи/обратки, типы потребителей (радиаторы, тёплый пол, ГВС, бассейн) и среду — расчёт ТО займёт 30–60 минут. В подборку войдут 2–3 варианта: КС от ТПЛ-Сервис со склада, РИДАН РС, ЭТРА, а по запросу — Alfa Laval CB, SWEP B, Danfoss XB.
