Жидкостный теплообменник

Теплообменный аппарат для жидких сред — теплообменное устройство, которое обеспечивает перенос тепла между двумя жидкостями, не допуская их смешивания: вода-вода, вода-этиленгликоль, вода-масло, масло-масло, вода-пропиленгликоль. Применяется в тепловых пунктах ЖКХ, отопительных контурах с антифризом, для охлаждения гидравлических систем, в тепловых насосах и геотермальных установках. По конструкции бывает пластинчатым (разборным, паяным), кожухотрубным, кожухопластинчатым, спиральным и U-образным. Расчёт выполняют по тепловой мощности Q = G·c·ΔT, среднелогарифмическому температурному напору LMTD и допустимым потерям давления ΔP, принимая во внимание fouling factor и материал для конкретной пары сред.

Разновидности жидкостных теплообменников

Жидкостный теплообменник представляет собой аппарат, где два потока жидкости, не смешиваясь, обмениваются теплом через стенку. На выбор конструкции влияют нужная мощность, давление в контуре, химическая агрессивность сред и ограничения по размерам. Ниже рассмотрены пять базовых типов, которые используются в казахстанской и европейской инженерной практике для схем «жидкость-жидкость».

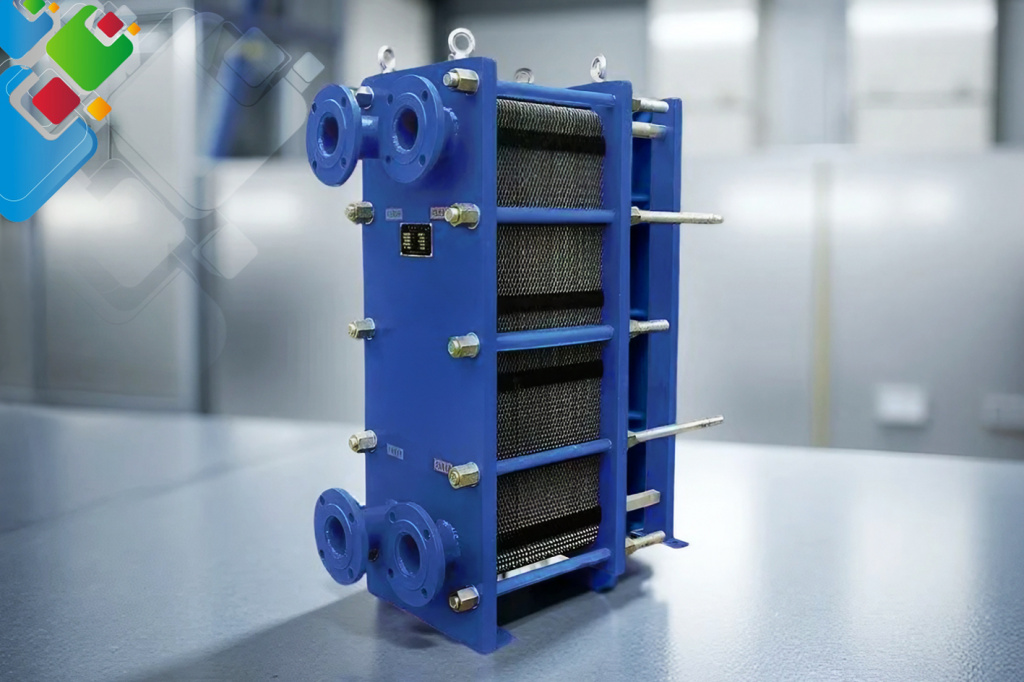

Разборные пластинчатые (ПТО)

Наиболее востребованный вариант жидкостного теплообменника в промышленности и коммунальном хозяйстве. Между опорными плитами шпильками стянут блок тонких гофрированных пластин из нержавейки (AISI 304, 316L, 316Ti, титан); герметичность между пластинами обеспечивают прокладки NBR, EPDM или Viton. Поверхность одного аппарата — 0,1–2500 м², тепловая мощность — 5 кВт–50 МВт, коэффициент теплопередачи — 3000–7000 Вт/м²·К. Аппарат можно разобрать для механической очистки и просто расширить, добавив пластины. Детальнее — на странице теплообменники пластинчатого типа.

Кожухотрубные аппараты (КТТО)

Традиционное исполнение: внутри цилиндрического корпуса размещён пучок труб диаметром 16–25 мм. Один теплоноситель идёт по трубам, другой омывает их снаружи в межтрубном пространстве. Рабочие параметры — давление до 6,4 МПа, температура до 350°C, площадь до 1200 м². Коэффициент теплопередачи составляет 800–2500 Вт/м²·К, что ниже, чем у пластинчатых, зато такие аппараты устойчивее к пульсациям, гидроударам и значительным ΔP. Они незаменимы для высоковязкого масла и тяжёлых нефтепродуктов. Каталог — теплообменники кожухотрубного исполнения.

Кожухопластинчатые

Смешанная схема: сваренный пластинчатый блок заключён в стальной корпус. Такой аппарат берёт лучшее от двух конструкций — высокий K (до 5000 Вт/м²·К) и способность держать давление до 4,0 МПа. Его применяют в контурах вода-масло гидросистем при ΔP > 0,3 МПа, а также для перегретых теплоносителей промышленных контуров.

Спиральные

Из двух длинных металлических лент формируют спираль, создавая два канала прямоугольного сечения. Такая геометрия подходит для загрязнённых потоков с механическими примесями (промстоки, шламы, охлаждённая суспензия). Высокая скорость в узком канале обеспечивает самоочистку, поэтому fouling factor удаётся свести к минимуму.

U-образные, а также витые

Модификация кожухотрубных аппаратов с U-образным пучком: температурные расширения компенсируются без сальников. Используются в бойлерных подогревателях, маслоохладителях турбин, а также как встроенные теплообменники водогрейных котлов, где перепад температур велик (ΔT > 100°C).

Распространённые сочетания сред «жидкость-жидкость»

Именно пара сред задаёт конструкцию, материалы и тип уплотнений. Универсального жидкостного аппарата на все случаи нет: теплообменник, подобранный для вода-вода в ИТП, не годится для масла гидростанции. Далее приведены пять наиболее частых пар.

Как рассчитать жидкостный теплообменник

Расчёт жидкостного теплообменника состоит из четырёх этапов: тепловой баланс, среднелогарифмический температурный напор, необходимая площадь поверхности и проверка гидравлики. Подробный пример — на странице расчёт тепловой для теплообменника.

Этап 1. Тепловой баланс Q = G·c·ΔT

Тепловая мощность Q (кВт) находится как произведение массового расхода G (кг/с), удельной теплоёмкости c (кДж/кг·К) и перепада температур ΔT (К). Для воды c = 4,19 кДж/кг·К, для 40% этиленгликоля — c ≈ 3,5 кДж/кг·К, для минерального масла И-30А — c ≈ 1,9 кДж/кг·К. По закону сохранения энергии Q₁ = Q₂, то есть G₁·c₁·ΔT₁ = G₂·c₂·ΔT₂.

Этап 2. LMTD — среднелогарифмический температурный напор

LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂), где ΔT₁ и ΔT₂ — разности температур на концах теплообменника. Чем выше LMTD, тем меньшая площадь потребуется при той же мощности. Пример: греющий поток 110→70°C, нагреваемый 60→95°C, противоток — ΔT₁=110−95=15°C, ΔT₂=70−60=10°C, LMTD = (15−10)/ln(1,5) ≈ 12,3°C.

Этап 3. Площадь F = Q / (K·LMTD·Fₜ)

Искомая площадь теплопередачи F (м²) равна Q, разделённому на произведение коэффициента теплопередачи K (Вт/м²·К), LMTD и поправки Fₜ для схем, отличных от чистого противотока. Для чистого противотока Fₜ=1, для перекрёстного потока с одним ходом Fₜ=0,85–0,95, для смешанного — Fₜ=0,7–0,9. Поправка отражает фактическую геометрию каналов аппарата.

Этап 4. Метод NTU (число единиц переноса)

Альтернативный способ, когда выходные температуры неизвестны. NTU = K·F / (G·c)ₘₐₙ, эффективность ε = Q₄ₑ₄ₘ / Qₘₐₜ. По графикам ε-NTU для противотока, прямотока и перекрёстного потока находят достижимые температуры на выходе. Это удобно при проверочных расчётах имеющегося оборудования и при переменной нагрузке.

Что нужно для подбора жидкостного ТО

Полный опросный лист на жидкостный теплообменник включает 12–15 параметров. Для подбора минимально нужны шесть. Без них тендерный проект превращается в угадывание. См. также выбор теплообменника: с чего начать.

1. Мощность тепловая Q (кВт)

Передаваемая мощность рассчитывается по нагрузке потребителя согласно СН РК 4.02-01-2011 «Отопление, вентиляция и кондиционирование» и соответствующим СТ РК либо по технологическому регламенту установки. Запас 10–15% к проектной величине — обычная инженерная практика, чтобы учесть загрязнение и сезонные пики.

2. Температуры и расходы двух сред

G₁, T₁ᵢₙ, T₁ₒᵤₜ для первичного контура и G₂, T₂ᵢₙ, T₂ₒᵤₜ для вторичного. Минимум 5 из 6 значений должны быть заданы, шестое вычисляется из теплового баланса. Если задано меньше — подбор делается с допущениями.

3. Допустимая величина потерь давления ΔP

В ИТП сферы ЖКХ на контур ориентируются на 20-60 кПа, в промышленных системах — вплоть до 150 кПа. Если предел зажать слишком сильно, возрастут число пластин и цена. Если же сделать его чрезмерно свободным, упадут скорости в каналах, усилится fouling, а K снизится.

4. Коэффициент fouling (резерв на загрязнение)

Термическое сопротивление загрязнений принимают согласно ГОСТ 27590 и СТ РК. Для чистой водопроводной воды — 0,000018 м²·К/Вт, для оборотной — 0,00006, для артезианской — 0,0001. Учёт fouling даёт прибавку к площади 10-30% относительно «чистого» расчёта — запас на 5-7 лет между промывками.

5. Расчётные значения давления и температуры

Для каждого контура указывают Pmax и Tmax. Разборные ПТО чаще всего рассчитаны на 1,6 МПа и 150°C (NBR) либо 180°C (EPDM HT). Кожухотрубные аппараты — до 6,4 МПа и 350°C. Компактные паяные — до 3,0 МПа и 200°C.

6. Материалы и рабочая среда

Нужно знать состав среды, концентрацию, рН, присутствие хлоридов и взвешенных частиц. Именно эти данные определяют марку стали для пластин или труб и вид резины для уплотнений. Промах на данном этапе оборачивается коррозионным выходом оборудования из строя за 6-12 месяцев.

Подбор материалов для пар сред

Материал пластин или труб — один из ключевых выборов. Утверждение, что всем подойдёт AISI 304, — заблуждение; через год это может привести к межкристаллитной коррозии. См. материал о нержавеющей стали.

AISI 304 (08Х18Н10)

Это основная нержавейка для отопительной и пресной питьевой воды, если хлориды не выше 100 мг/л, а температура — до 130°C. Ею решается 80% задач ЖКХ. Цена пластины принимается за 100% базы. Не подходит для концентрированного гликоля, морской воды и стоков с хлоридами.

AISI 316L / 316Ti (03Х17Н14М3)

С молибденом 2-3% — выдерживает хлориды до 200-300 мг/л, концентрированный этиленгликоль (50-65%), пропиленгликоль, оборотную воду с антинакипинами. Стоимость +25-35% к 304. Стандарт для систем с антифризом и для бассейновых ТО при концентрации хлора до 0,5 мг/л.

Титан Grade 1/2 (ВТ1-0)

Морская вода, рассолы, среды с хлоридами >500 мг/л, разбавленные кислоты. Абсолютная стойкость к питтинговой коррозии. Стоимость +300-500% к 304. Применяется для береговых ТЭЦ, опреснительных установок, бассейнов с морской водой, химической промышленности.

Резины для уплотнений: NBR, EPDM, Viton, HNBR

NBR подходит для минеральных масел и нефтепродуктов, температура — до 110°C. EPDM применяют для питьевой и отопительной воды, гликолей, предел — 160°C (EPDM HT — 180°C). Viton выбирают для кислот, агрессивных сред, концентрированных гликолей, до 200°C. HNBR — гибридный вариант для парогазовых сред, до 150°C. Каталог уплотнений — пластины с уплотнениями.

Движение теплоносителей и схемы обвязки

Жидкостные теплообменники работают по одной из трёх основных схем движения сред: противоток, прямоток, перекрёстный поток. При одинаковых температурах на входе и выходе именно схема определяет возможный LMTD. Подробнее — как работает теплообменник.

Противоток

Потоки идут навстречу. Такой вариант обеспечивает наибольший LMTD и минимальную площадь. Fₜ=1,0. Это основной режим для разборных пластинчатых аппаратов и кожухотрубных с U-пучком. Даёт возможность получить tₕₒₜ_ₒᵤₜ < tcₒₗd_ᵢₙ, что для прямотока недостижимо.

Прямоток

Оба потока направлены одинаково. Схема полезна, если требуется не допустить перегрева чувствительной жидкости: на выходе температуры горячей и холодной среды сближаются. Fₜ=1,0, однако возможный ΔT ниже.

Перекрёстный

Потоки пересекаются под углом 90°. Такой ход типичен для одноходовых кожухотрубных и спиральных аппаратов в режиме «спираль-крест». Fₜ=0,75-0,95. Используется там, где противоток нельзя реализовать конструктивно.

Где применяются жидкостные теплообменники

ЖКХ и ИТП (индивидуальные тепловые пункты)

Главная функция — гидравлически развести контуры: сетевая вода из магистрали ТЭЦ отдаёт тепло контуру отопления дома и ГВС. Дом защищается от загрязнённого высокотемпературного теплоносителя 130°C/1,6 МПа. Согласно СН РК 4.02-04-2013 «Проектирование тепловых пунктов» (а также действующим СТ РК) — это обязательная схема для всех новых ИТП. Подробнее — состав теплового пункта и результат монтажа ИТП.

Отопительные системы на антифризе

Для загородных домов, дач и удалённых объектов, где зимой отопление не постоянно, в качестве теплоносителя вторичного контура берут этиленгликоль или пропиленгликоль 30-50%. Жидкостный теплообменник отделяет контур котла (там возможна обычная вода) от незамерзающего отопительного контура. Каталог — отопительные теплообменники и модельный обзор.

Отвод тепла от масла гидросистем и редукторов

Прессы, экструдеры, станки с ЧПУ для металлообработки, гидростанции дробильно-сортировочных комплексов. Маслоохладители получают масло с температурой 70-90°C и передают тепло технической воде, которая на градирне охлаждена до 25-35°C. Подробнее на странице про маслоохладители и в обзоре охлаждающих пластинчатых теплообменников.

Тепловые насосы типа вода-вода и вода-грунт

В тепловом насосе используются два жидкостных теплообменника: испаритель (хладагент — рассол/грунт) и конденсатор (хладагент — вода отопления). Для пары жидкость-жидкость со стороны рассола ставят паяные пластинчатые аппараты из 316L с EPDM. См. теплообменники вода-вода.

LowEx-системы и геотермальные контуры

Геозонды в скважинах глубиной 80-200 м с 25% раствором пропиленгликоля отбирают грунтовое тепло (8-12°C) и через жидкостный ТО подают его в контур теплового насоса. Малые ΔT 3-5°C вынуждают применять увеличенные поверхности теплопередачи: F=10-50 м² на 10 кВт мощности.

Подогрев и нагрев жидкостей на производстве

Технологическую воду подогревают для мойки, дозревания, ферментации — это пищевая, фармацевтическая и химическая промышленность. Каталог по применению — подогрев и нагрев жидкости.

Иммерсионное охлаждение и майнинг-фермы

Диэлектрическая жидкость (минеральное масло, фторкетоны) в своём контуре отдаёт теплоту водяному контуру градирни через жидкостный ТО. Эту теплоту допускается применять для отопления здания. См. охлаждение майнинг-ферм водой.

Марки жидкостных теплообменников

Казахстанский рынок делится на три главные группы производителей: локальные (РИДАН, ЭТРА, КС, Машимпэкс), европейские (Alfa Laval, Funke, Kelvion, Sondex, SWEP, Tranter) и азиатские. Благодаря параллельному импорту и складским запасам доступны практически все ключевые марки.

Обвязка и монтаж

Ресурс жидкостного теплообменника с 3-5 лет можно довести до 15-30 лет, если обвязка выполнена правильно. Обязательный минимум арматуры ставится на всех четырёх патрубках. См. схема подключения теплообменника и установка теплообменника.

1. Грязевик-фильтр Обязателен на каждом входе. Размер ячейки сетки — 0,5-1,0 мм. Препятствует попаданию в каналы шлама, окалины, песка. Чаще всего аварийный выход случается из-за отсутствующего или засорённого грязевика.
2. Манометры Устанавливают на входе и выходе каждого из двух потоков. ΔP служит индикатором загрязнения. Если ΔP вырос на 30-50% относительно расчётного, пора промывать.
3. Термометры Нужны на всех четырёх патрубках. Если их нет, проверить тепловой баланс и эффективность не получится.
4. Краны шаровые либо дисковые поворотные затворы, по одному перед каждым патрубком, чтобы отключать без слива системы.
5. Клапаны обратные чтобы при остановке насоса не возник противоток.
6. Воздухоотводчики в самых высоких местах трубной обвязки — в первую очередь когда речь о гликолевых растворах, из которых активно выходит воздух.
7. Краны для дренажа в самых низких участках — чтобы слить теплоноситель во время обслуживания и при подготовке к зиме.
8. Компенсаторы (участки сильфонного типа либо П-образной формы) — чтобы компенсировать температурное удлинение, когда ΔT>60°C.
9. Опоры опирать на отдельный фундамент либо раму, а не на присоединительные патрубки. Подвешивание аппарата за фланцы недопустимо в принципе.

6 ошибок при подборе жидкостного ТО

Сопоставление K-коэффициента для разных пар сред

Характерные величины K для разборных пластинчатых и кожухотрубных аппаратов при обычных скоростях в каналах

Выбор материала для пары сред — decision tree

Вопросы, которые чаще всего задают о жидкостных теплообменниках
